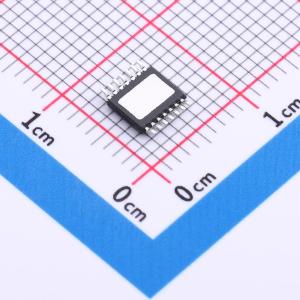

TLE94103EPXUMA1

带保护功能的三路半桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLE94103EP是一款受保护的三路半桥驱动器，专为汽车运动控制应用（如后视镜x-y调节）而设计。它是一个更大产品系列的一部分，该系列提供从三路输出到十二路输出、具有直接接口或SPI接口的半桥驱动器。这些半桥驱动器用于在顺序或并行操作中驱动直流电机负载
品牌名称: Infineon(英飞凌)
商品型号: TLE94103EPXUMA1
商品编号: C2653457
商品封装: TSDSO-14
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TLE94103EP是一款受保护的三通道半桥驱动器，专为汽车运动控制应用（如侧后视镜x-y调节）而设计。它是一个更大产品系列的一部分，该系列提供具有直接接口或SPI接口的半桥驱动器，输出通道从三个到十二个不等。半桥驱动器旨在以顺序或并行操作方式驱动直流电机负载。正转（顺时针）、反转（逆时针）、制动和高阻抗等操作模式可通过16位SPI接口进行控制。它具备诊断功能，如短路、开路负载、电源故障和过温检测。结合其低静态电流，该器件在汽车应用等领域颇具吸引力。小型细间距外露焊盘封装PG-TSDSO-14具有良好的热性能，可减少PCB板空间和成本。

商品特性

三个半桥功率输出
睡眠模式下功耗极低
带迟滞的3.3V / 5V兼容输入
所有输出均具备过载和短路保护
输出可独立诊断（过流、开路负载）
所有高端和低端在导通状态下具备开路负载诊断功能
16位标准SPI接口，具备菊花链和帧内响应能力，用于控制和诊断
通过全局错误标志实现快速诊断
过温预报警和保护
过压和欠压锁定
交叉电流保护

应用领域

HVAC风门直流电机
单稳态和双稳态继电器
侧后视镜x-y调节

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET
	驱动通道数	3

	属性	参数值
	工作电压	5.5V~20V
	特性	过流保护；过热保护；短路保护
	工作温度	-40℃~+150℃@(Tj)
	静态电流(Iq)	100nA
