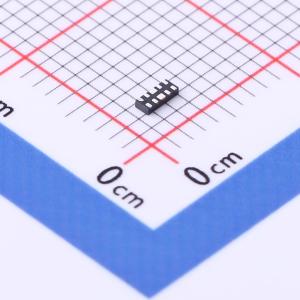

ESDR0524PMUTAG
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESDR0524P浪涌保护器旨在保护高速数据线免受静电放电（ESD）影响。超低电容和低ESD钳位电压使该器件成为保护对电压敏感的高速数据线的理想解决方案。直通式封装便于进行PCB布局，并能匹配走线长度，这对于保持高速差分线（如HDMI）之间的阻抗一致性是必要的。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESDR0524PMUTAG
- 商品编号
- C241739
- 商品封装
- UDFN-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 5.5V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF；0.3pF |
商品概述
ESDR0524P浪涌保护器旨在保护高速数据线免受静电放电（ESD）影响。超低电容和低ESD钳位电压使该器件成为保护对电压敏感的高速数据线的理想解决方案。直通式封装便于进行PCB布局，并能匹配走线长度，这对于保持高速差分线（如HDMI）之间的阻抗一致性是必要的。
商品特性
- 低电容（典型值0.3 pF，I/O到I/O）
- 符合人体模型3B级（超过8 kV）和机器模型C级（超过400 V）的ESD等级
- 符合以下IEC标准保护：IEC 61000 - 4 - 2 ±8 kV接触放电
- UL可燃性等级为94 V - 0
- 这是一款无铅器件
应用领域
- HDMI
- DVI
- Display Port
- MDDI
- eSATA
