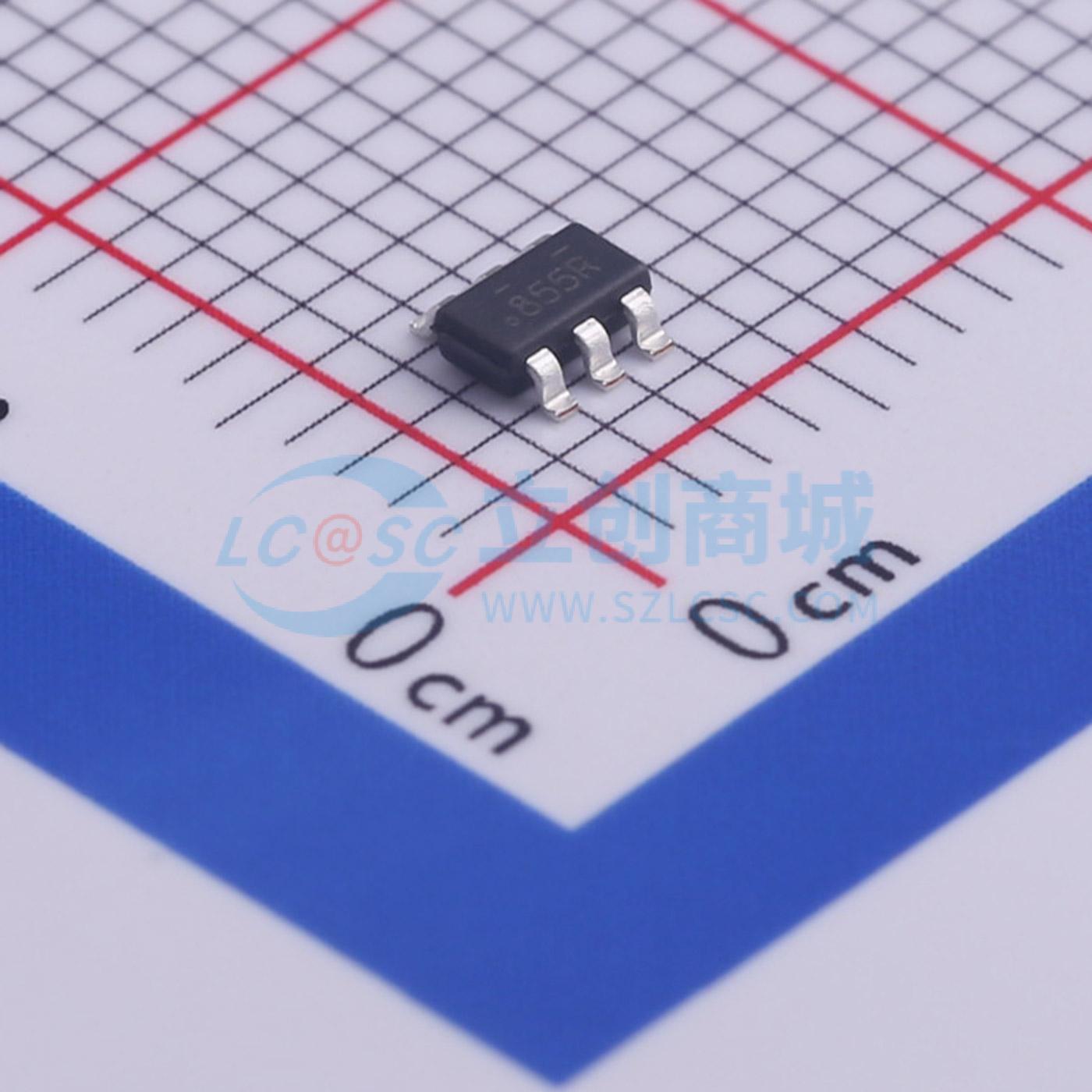

FDC855N实物图

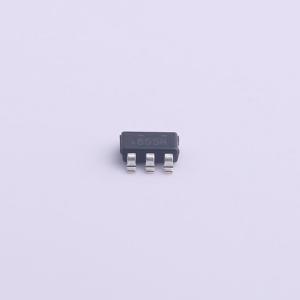

  • FDC855N商品缩略图

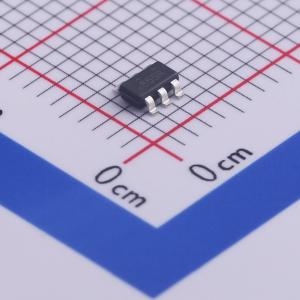

  • FDC855N商品缩略图
  • FDC855N商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDC855N

1个N沟道 耐压:30V 电流:6.1A

SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
描述
此款 N 沟道逻辑电平 MOSFET 是适合低电压和电池供电应用的高效方案此器件采用先进的 PowerTrench 工艺,最大程度地降低了导通电阻,从而优化功耗。非常适合线内功率损耗至关重要的应用。
品牌名称
onsemi(安森美)
商品型号
FDC855N
商品编号
C241778
商品封装
SuperSOT-6​
包装方式
编带
商品毛重
0.025克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)30V
连续漏极电流(Id)6.1A
导通电阻(RDS(on))27mΩ@10V
耗散功率(Pd)1.6W
阈值电压(Vgs(th))3V
属性参数值
栅极电荷量(Qg)13nC@10V
输入电容(Ciss)655pF
反向传输电容(Crss)95pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)145pF

商品概述

这些微型表面贴装MOSFET具有低导通电阻RDS(on),可确保功率损耗最小并节约能源,使这些器件非常适合用于对空间要求较高的电源管理电路。

商品特性

  • 在 VGS = 10 V、ID = 6.1 A 时,最大 rDS(on) = 27 m Ω
  • 在 VGS = 4.5 V、ID = 5.3 A 时,最大 rDS(on) = 36 m Ω
  • SuperSOTTM -6 封装:占位面积小(比标准 SO - 8 小 72%);厚度薄(1mm)
  • 符合 RoHS 标准

应用领域

-笔记本电脑、硬盘驱动器的电源管理
