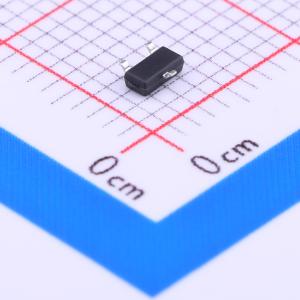

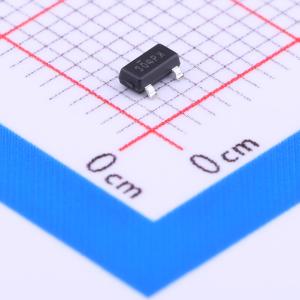

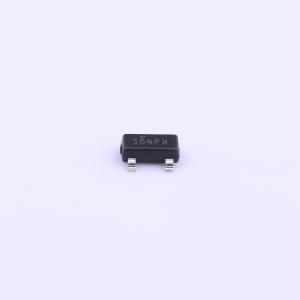

温馨提醒：图片仅供参考，商品以实物为准
FDN304P
1个P沟道 耐压:20V 电流:2.4A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 P 沟道 1.8V 指定 MOSFET 使用先进的低压 PowerTrench 工艺。此产品非常适用于电池管理应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDN304P
- 商品编号
- C241803
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.4A | |
| 导通电阻(RDS(on)) | 100mΩ@1.8V | |
| 耗散功率(Pd) | 500mW | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20nC@4.5V | |
| 输入电容(Ciss) | 1.312nF | |
| 反向传输电容(Crss) | 106pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 240pF |
商品特性
- 2.4 A,-20 V。 RDS(ON) = 52 m Ω @ VGS = -4.5 V
- R D S (ON) = 70 m Ω @ V G S = - 2.5 V
- R D S (ON) = 100 m Ω @ V G S = - 1.8 V
- 开关速度快
- 高性能沟槽技术,实现极低的RDS(ON)
- SuperSOT -3封装在相同占位面积下,提供低 R\textDS(ON) ,且功率处理能力比SOT23高30%
应用领域
-电池管理-负载开关-电池保护
