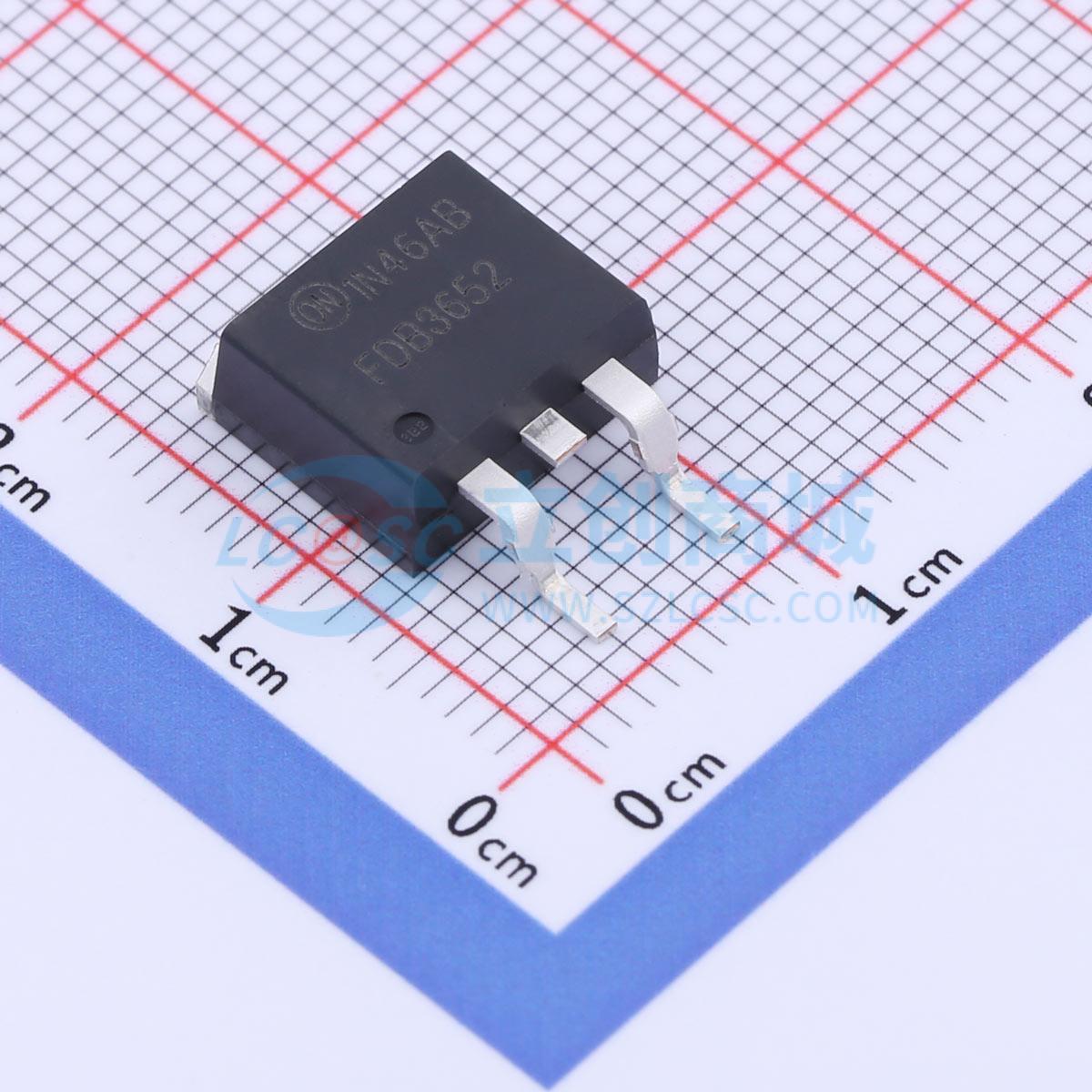

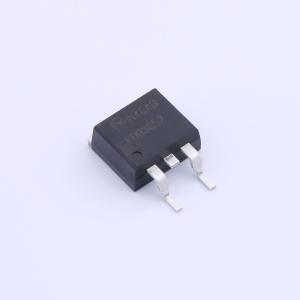

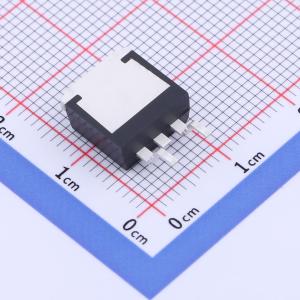

FDB3652
N沟道,电流:61A,耐压:100V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDB3652
- 商品编号
- C241753
- 商品封装
- D2PAK
- 包装方式
- 编带
- 商品毛重
- 1.67克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 61A | |
| 导通电阻(RDS(on)) | 16mΩ@10V | |
| 耗散功率(Pd) | 150W | |
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 53nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 2.88nF | |
| 反向传输电容(Crss) | 100pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 390pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 导通电阻rDS(on) = 14 mΩ(典型值),栅源电压VGS = 10 V,漏极电流ID = 61 A
- 总栅极电荷Qg(tot) = 41 nC(典型值),栅源电压VGS = 10 V
- 低米勒电荷
- 低反向恢复电荷(QRR)体二极管
- 具有非钳位感性负载(UIS)能力(单脉冲和重复脉冲)
应用领域
- ATX/服务器/电信电源的同步整流
- 电池保护电路
- 电机驱动器和不间断电源
- 微型太阳能逆变器
