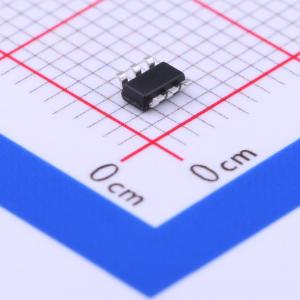

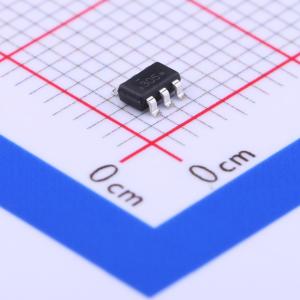

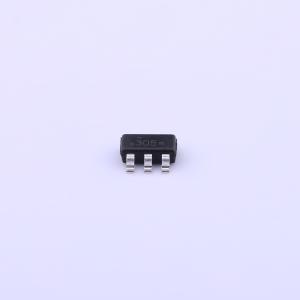

FDC6305N实物图
  • FDC6305N商品缩略图
  • FDC6305N商品缩略图
  • FDC6305N商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDC6305N

2个N沟道 耐压:20V 电流:2.7A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
此类 N 沟道低阈值 2.5V 指定 MOSFET 是使用先进的 PowerTrench 工艺生产的,特别适用于最大程度降低导通电阻,同时保持低门极电荷,实现卓越的开关性能。
品牌名称
onsemi(安森美)
商品型号
FDC6305N
商品编号
C241765
商品封装
TSOT-23-6​
包装方式
编带
商品毛重
0.038克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量2个N沟道
漏源电压(Vdss)20V
连续漏极电流(Id)2.7A
导通电阻(RDS(on))120mΩ@2.5V
耗散功率(Pd)960mW
阈值电压(Vgs(th))1.5V@250uA
属性参数值
栅极电荷量(Qg)5nC@4.5V
输入电容(Ciss)310pF
反向传输电容(Crss)40pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)80pF

商品概述

这些 N 沟道 2.5V 低阈值特定 MOSFET 采用先进的 PowerTrench 工艺制造,该工艺经过特别优化,可最大程度降低导通电阻,同时保持较低的栅极电荷,以实现卓越的开关性能。

商品特性

  • 2.7 A、20 V。VGS = 4.5 V 时,RDS(ON) = 0.08 Ω
  • VGS = 2.5 V 时,RDS(ON) = 0.12 Ω
  • 低栅极电荷(典型值 3.5 nC)。
  • 快速开关速度。
  • 高性能沟槽技术,实现极低的 RDS(ON)
  • SuperSOT™-6 封装:占位面积小(比标准 SO-8 小 72%);厚度薄(1 mm)。

应用领域

  • 负载开关-DC/DC 转换器-电机驱动

数据手册PDF
