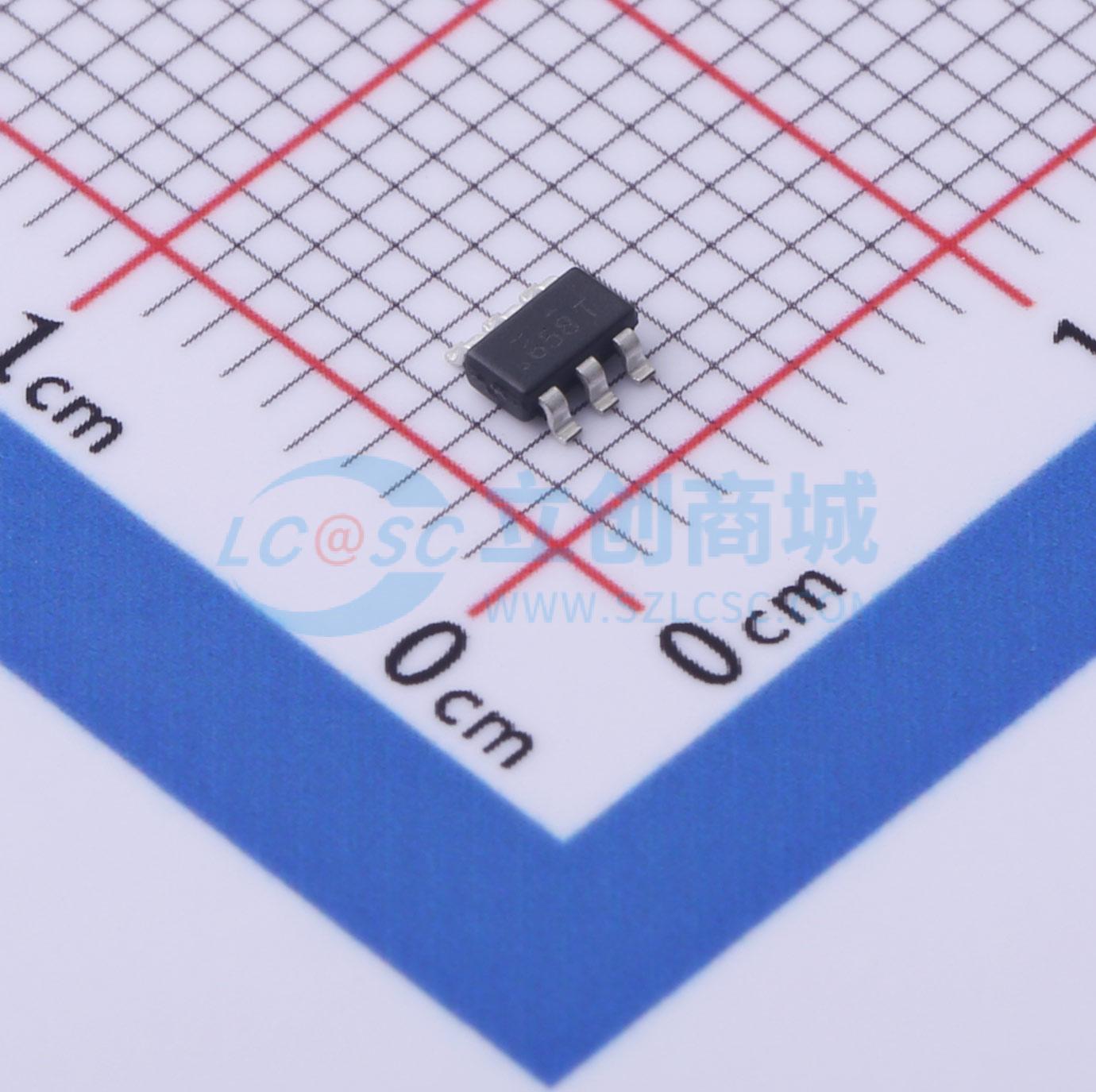

FDC658P实物图

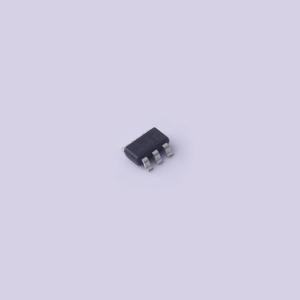

  • FDC658P商品缩略图
  • FDC658P商品缩略图
  • FDC658P商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDC658P

单通道P沟道, 电流:-4A, 耐压:-30V

描述
此 P 沟道逻辑电平 MOSFET 是使用先进的 PowerTrench 工艺生产的,特别适用于最大程度降低导通电阻,同时保持低门极电荷,实现卓越的开关性能。此类器件非常适用于笔记本电脑应用:负载开关和功率管理、电池充电电路和 DC/DC 转换。
品牌名称
onsemi(安森美)
商品型号
FDC658P
商品编号
C241777
商品封装
TSOT-23-6​
包装方式
编带
商品毛重
0.038克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)4A
导通电阻(RDS(on))75mΩ@4.5V
耗散功率(Pd)1.6W
阈值电压(Vgs(th))3V
属性参数值
栅极电荷量(Qg)12nC@5V
输入电容(Ciss)750pF
反向传输电容(Crss)100pF
工作温度-55℃~+150℃
类型P沟道
输出电容(Coss)220pF

商品概述

这款N沟道MOSFET专为提高采用同步或传统开关PWM控制器的DC/DC转换器的整体效率而设计。它针对低栅极电荷、低漏源导通电阻和快速开关速度进行了优化。

商品特性

  • -4 A,-30 V。在 VGS = -10 V 时,RDS(ON) = 0.050 Ω;在 VGS = -4.5 V 时,RDS(ON) = 0.075 Ω。
  • 低栅极电荷(典型值为8nC)。
  • 高性能沟槽技术,实现极低的RDS(ON)。
  • SuperSOTTM-6封装:占位面积小(比标准SO-8小72%);薄型(厚度为1mm)。

应用领域

  • 笔记本电脑应用:负载开关、电源管理、电池充电电路和DC/DC转换
