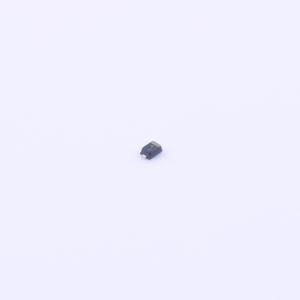

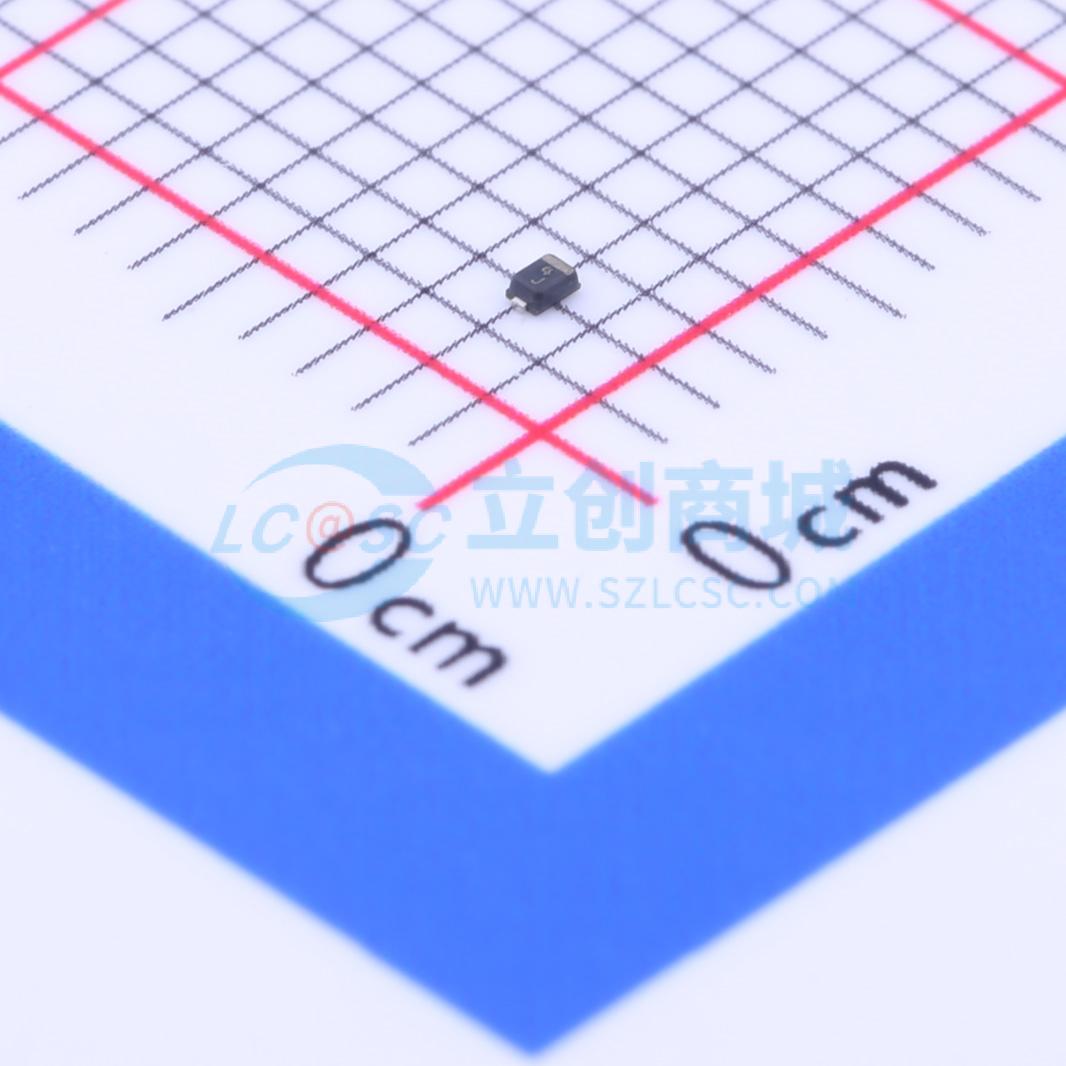

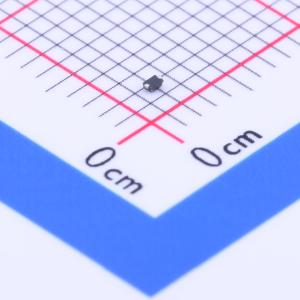

ESD9M5.0ST5G
ESD 5V截止 峰值浪涌电流：1A@8/20us
- 描述
- ESD9M系列旨在保护需要低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些器件非常适合用于诸如USB等高速线路设计中的ESD保护。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD9M5.0ST5G
- 商品编号
- C242267
- 商品封装
- SOD-923
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲电流(Ipp) | 1A@8/20us | |
| 击穿电压 | 5.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 2.5pF |
商品概述
ESD9M系列旨在保护需要低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些器件非常适合用于如USB等高速线路设计中的ESD保护。
商品特性
- 低电容2.5pF
- 低钳位电压
- 小尺寸封装：0.039英寸×0.024英寸（1.00毫米×0.60毫米）
- 低封装高度：0.016英寸（0.4毫米）
- 耐受电压：5V
- 低泄漏
- 典型响应时间<1.0ns
- 符合IEC61000 - 4 - 2 4级ESD保护标准
- 带SZ前缀的产品符合AEC - Q101标准且可提供生产件批准程序（PPAP）文件
- 这是一款无铅器件
