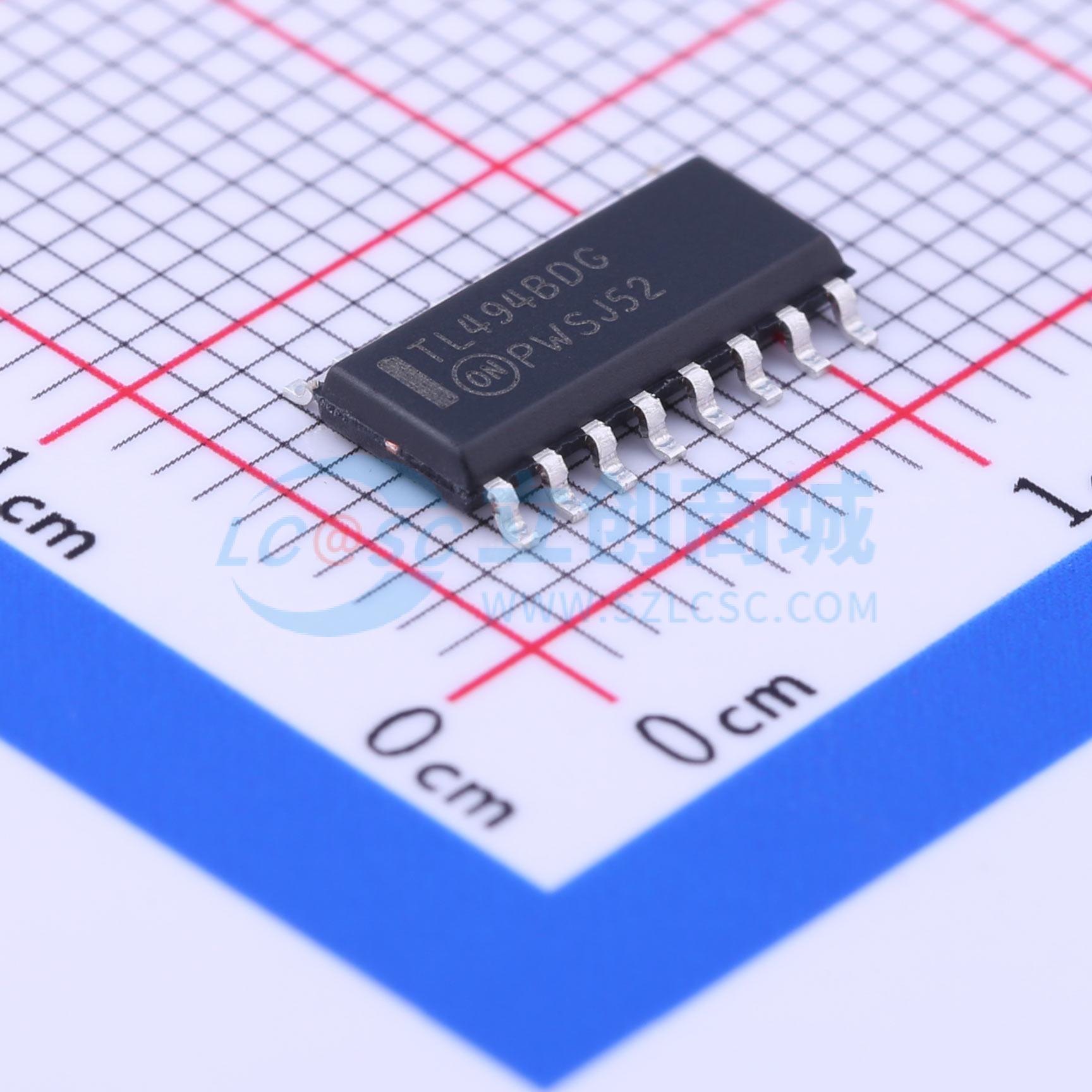

温馨提醒：图片仅供参考，商品以实物为准
TL494BDR2G
固定频率脉宽调制控制电路
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TL494是一款固定频率脉宽调制控制电路,主要用于开关模式电源控制。该电路包括内部振荡器、误差放大器和未使用的输出晶体管,支持推挽或单端操作。
- 品牌名称
- onsemi(安森美)
- 商品型号
- TL494BDR2G
- 商品编号
- C242288
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.291克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 7V~40V | |
| 开关频率 | 1kHz~200kHz | |
| 输出电流 | 500mA | |
| 耗散功率(Pd) | 1000mW | |
| 最大占空比 | 50%；96% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | - | |
| 拓扑结构 | 推挽式 | |
| 功能特性 | 欠压保护(UVP) | |
| 工作温度 | 0℃~+70℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | - |
商品概述
TL494是一种固定频率的脉冲宽度调制控制电路，主要用于开关模式电源控制。它包括完整的脉冲宽度调制控制电路、具有主控或从属操作的片上振荡器、片上误差放大器、5.0V片上参考电压、可调死区时间控制、未承诺的输出晶体管（额定为500mA源或汇）、用于推挽或单端操作的输出控制以及欠压锁定。NCV前缀用于汽车和其他需要现场和控制更改的应用。
