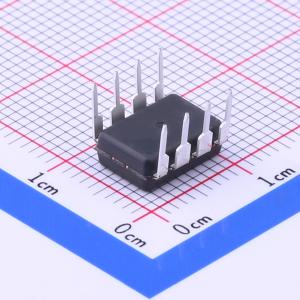

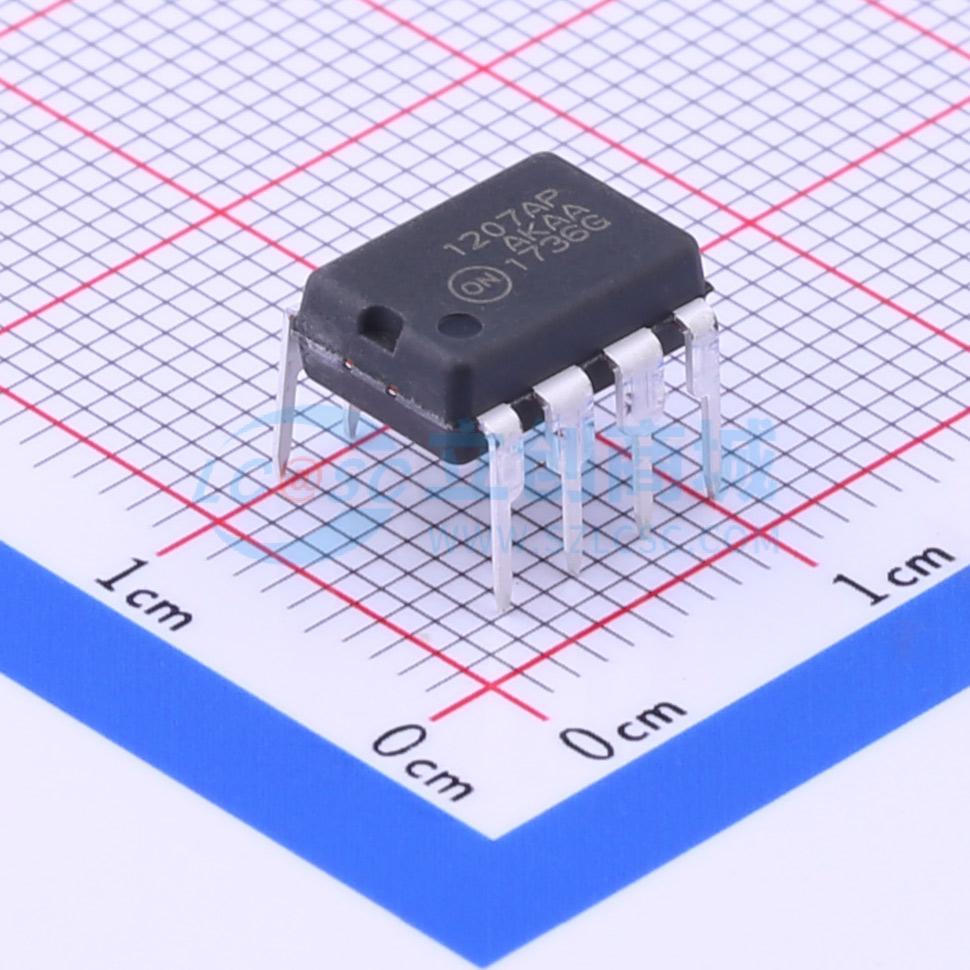

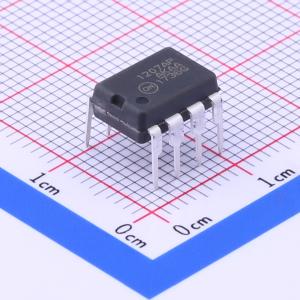

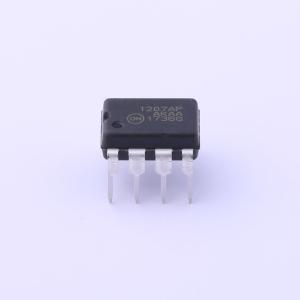

NCP1207APG

PWM电流模式自由运行准谐振控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1207A/B集成了一个真正的电流模式调制器和一个去磁检测器，以确保在任何负载/线路条件下实现完全的边界/临界导通模式，并实现最小的漏极电压开关（准谐振操作）。由于其固有的跳周期能力，一旦功率需求降至预定水平以下，控制器便进入突发模式。由于这发生在低峰值电流时，因此听不到任何可闻噪声。对于NCP1207A，内部8.0 μs定时器可防止自由运行频率超过125 kHz（因此低于150 kHz的CISPR - 22 EMI起始限值），而跳周期调节能力允许用户选择突发折返发生的频率。对于NCP1207B，内部定时器时长缩短至4.5 μs，以允许在更高频率（高达200 kHz）下运行。动态自供电（DSS）通过避免使用辅助绕组为NCP1207A/B供电，极大地简化了变压器设计。此功能在运行期间输出电压会发生变化的应用（如电池充电器）中特别有用。由于采用高压技术，该IC直接连接到高压直流母线。因此，短路跳闸点不依赖于任何VCC辅助电平。变压器铁芯复位检测通过一个辅助绕组完成，该绕组通过一个专用引脚引入，还可实现快速过压保护（OVP）。一旦检测到过压保护事件，IC将永久锁存关闭。最后，通过过流故障保护电路（OCP）实现的连续反馈信号监控使最终设计坚固可靠。
品牌名称: onsemi(安森美)
商品型号: NCP1207APG
商品编号: C242283
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1.04克(g)

商品参数

	属性	参数值
	特性	欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃@(Tj)
	工作模式	CRM；QR
	反馈方式	副边反馈

商品概述

NCP1207A/B集成了一个真正的电流模式调制器和一个去磁检测器，以确保在任何负载/线路条件下实现完全的边界/临界导通模式，并实现最小的漏极电压开关（准谐振操作）。由于其固有的跳周期能力，一旦功率需求降至预定水平以下，控制器便进入突发模式。由于这发生在低峰值电流时，因此听不到任何可闻噪声。对于NCP1207A，内部8.0 μs定时器可防止自由运行频率超过125 kHz（因此低于150 kHz的CISPR - 22 EMI起始限值），而跳周期调节能力允许用户选择突发折返发生的频率。对于NCP1207B，内部定时器时长缩短至4.5 μs，以允许在更高频率（高达200 kHz）下运行。动态自供电（DSS）通过避免使用辅助绕组为NCP1207A/B供电，极大地简化了变压器设计。此功能在运行期间输出电压会发生变化的应用（如电池充电器）中特别有用。由于采用高压技术，该IC直接连接到高压直流母线。因此，短路跳闸点不依赖于任何VCC辅助电平。变压器铁芯复位检测通过一个辅助绕组完成，该绕组通过一个专用引脚引入，还可实现快速过压保护（OVP）。一旦检测到过压保护事件，IC将永久锁存关闭。最后，通过过流故障保护电路（OCP）实现的连续反馈信号监控使最终设计坚固可靠。

商品特性

自由运行边界/临界模式准谐振操作
具有可调跳周期能力的电流模式
无需辅助绕组的VCC供电
自动恢复过流保护
锁存式过压保护
外部锁存触发，例如通过过温信号
500 mA峰值电流源/吸收能力
VCC低于10 V时的欠压锁定
内部1.0 ms软启动
NCP1207A内部8.0 μs最小关断时间，NCP1207B内部4.5 μs最小关断时间
可调跳周期水平
内部温度关断
直接光耦连接
提供用于瞬态分析的SPICE模型
这些是无铅和无卤器件

应用领域

笔记本电脑等的AC - DC适配器
离线电池充电器
消费电子产品（DVD播放器、机顶盒、电视等）
辅助电源（USB、电器、电视等）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10.6V~20V
	开关频率	200kHz
	拓扑结构	反激式
