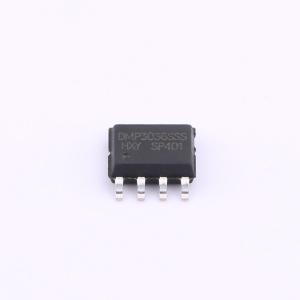

DMP3036SSS-HXY
耐压:30V 电流:11A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此场效应管为P型，电流11A，可承载一定的电流负荷。电压30V，适用于多种常见电路环境。内阻典型值12.5mR，能有效降低能量损耗。VGS为20V。在消费电子领域，可用于对电流和电压有特定需求的电子设备中。
- 商品型号
- DMP3036SSS-HXY
- 商品编号
- C22366864
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 11A | |
| 导通电阻(RDS(on)) | 16mΩ@10V | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 45nC | |
| 输入电容(Ciss) | 4.7nF | |
| 反向传输电容(Crss) | 210pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 290pF |
商品概述
DMC3025LNS采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并支持低至4.5V的栅极电压工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 30V，ID = 16A
- 在VGS = 10V时，RDS(ON) < 20mΩ
- VDS = -30V，ID = -14A
- 在VGS = 10V时，RDS(ON) < 30mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
