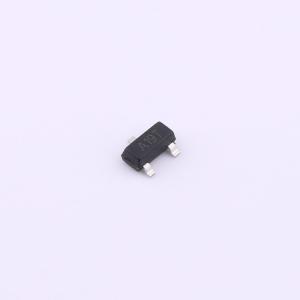

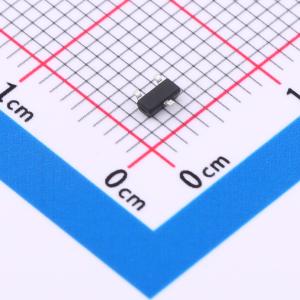

SM3401SRL-HXY
耐压:30V 电流:4.2A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM3401SRL 是一款高性能P沟道MOSFET，采用紧凑型SOT-23封装，专为高效率和小型化电子设备设计。器件支持30V的最大漏源电压(VDSS)，并能处理高达4.2A的连续漏极电流(ID)，其45mΩ的导通电阻(RD(on))确保了优越的电能转换效率和低功耗特性。广泛应用于电源转换、负载开关、电池管理系统等领域，是实现节能、紧凑型电子解决方案的理想半导体元件。
- 商品型号
- SM3401SRL-HXY
- 商品编号
- C22366690
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.029克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 55mΩ@10V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 1.3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8.5nC@4.5V | |
| 输入电容(Ciss) | 880pF | |
| 反向传输电容(Crss) | 65pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 105pF |
商品概述
DMN2065UW采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 20V，ID = 2A
- 当VGS = 4.5V时，RDS(ON) < 55mΩ
- 当VGS = 2.5V时，RDS(ON) < 85mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
- N沟道MOSFET
