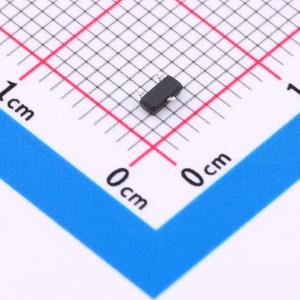

温馨提醒：图片仅供参考，商品以实物为准
IRLML2502PBF-HXY
1个N沟道 耐压:20V 电流:9A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款N型场效应管拥有出色的电流承载能力，高达6A，同时能承受最高20V的电压。其内阻典型值为22mΩ，确保了高效率。VGS为12V，使得产品在多种应用中都能保持稳定的性能。适用于电源管理、信号放大及开关电路等，是电子设备的理想选择。
- 商品型号
- IRLML2502PBF-HXY
- 商品编号
- C22366704
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.025333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 9A | |
| 导通电阻(RDS(on)) | 27mΩ@4.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 1V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 15nC@4.5V | |
| 输入电容(Ciss) | 500pF | |
| 反向传输电容(Crss) | 96pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 295pF |
商品概述
IRLML2402GPBF采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 20V ID = 2.3A
- RDS(ON) < 60mΩ @ VGS = 4.5V
应用领域
- 电池保护
- 负载开关
- 不间断电源
