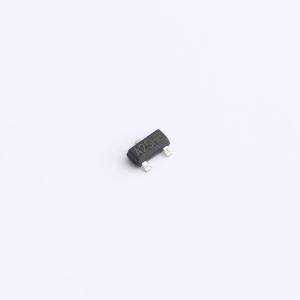

IRLML2402GPBF-HXY
1个N沟道 耐压:20V 电流:2.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IRLML2402GPbF N沟道MOSFET，选用绿色环保的无铅SOT-23封装工艺，具备出色的电气性能。该器件工作电压高达20V（VDSS），最大连续漏极电流可达2.3A，而超低的导通电阻仅有48mR（RD(on)），显著提升了能源效率并降低了功率损耗。这款MOS管适用于各类开关调节器、电机驱动以及高集成度电子产品的设计中，以卓越的品质和性能，助您实现更高水平的电路控制与节能效果。
- 商品型号
- IRLML2402GPBF-HXY
- 商品编号
- C22366708
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032143克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.3A | |
| 导通电阻(RDS(on)) | 72mΩ@2.5V | |
| 耗散功率(Pd) | 900mW | |
| 阈值电压(Vgs(th)) | 1.2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5nC@4.5V | |
| 输入电容(Ciss) | 260pF | |
| 反向传输电容(Crss) | 27pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 48pF |
商品概述
BSS816NWH6327XTSA1采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 20V，ID = 2A
- 在VGS = 4.5V时，RDS(ON) < 55mΩ
- 在VGS = 2.5V时，RDS(ON) < 85mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
- N沟道MOSFET
