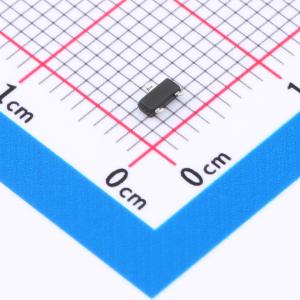

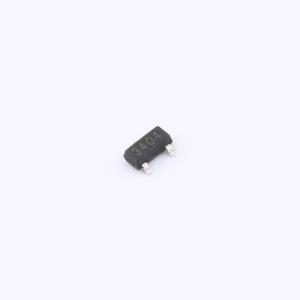

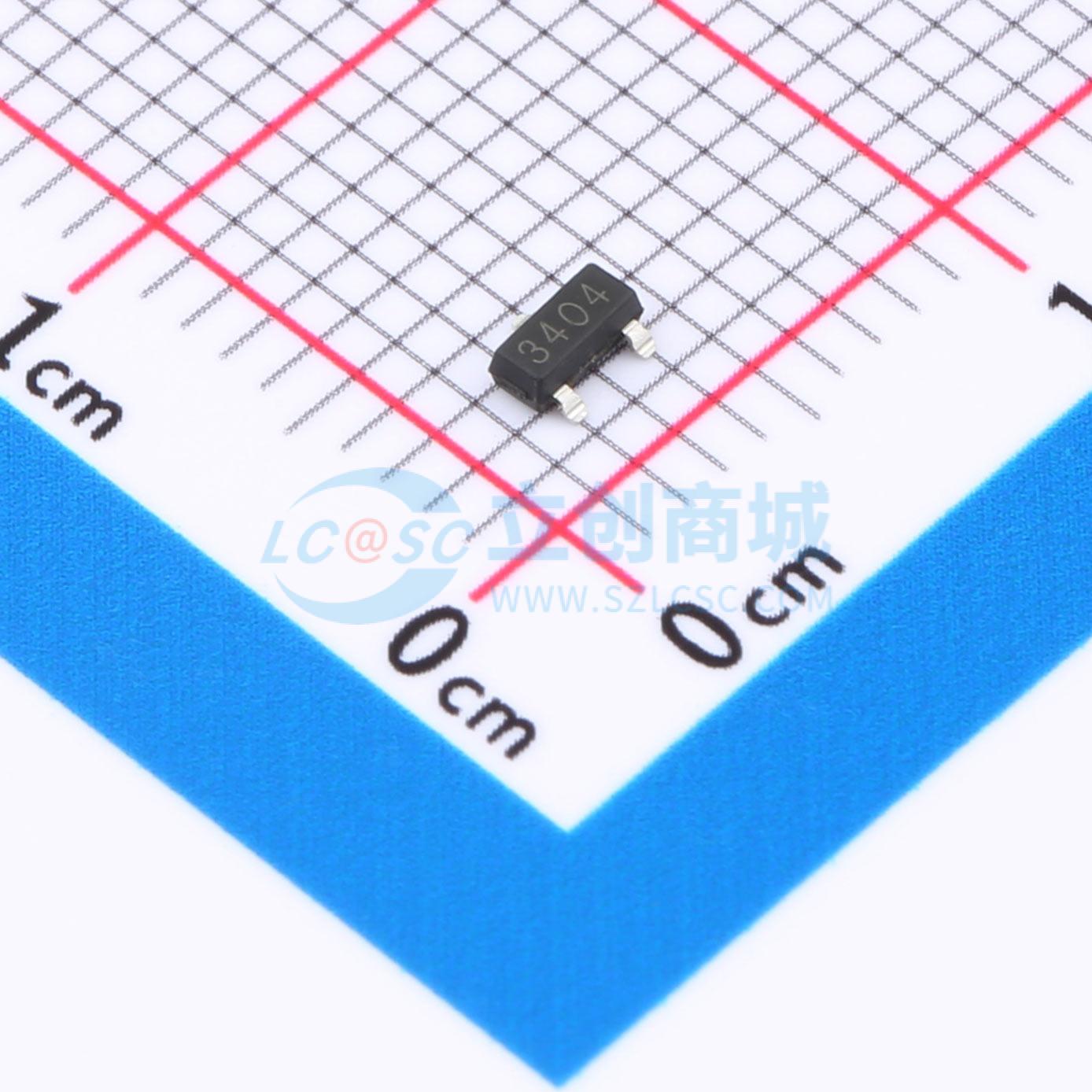

FDN537N-HXY实物图
  • FDN537N-HXY商品缩略图
  • FDN537N-HXY商品缩略图
  • FDN537N-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

FDN537N-HXY

1个N沟道 耐压:30V 电流:5.8A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
FDN537N 是一款N沟道MOSFET,采用紧凑型SOT-23封装,专为现代高功率密度电子设计。该器件具有30V的漏源电压(VDSS),可承载最大5.8A的漏极电流(ID),并具备出色的导通性能,导通电阻低至22mR(RD(on))。广泛应用于开关电源转换、电机驱动及各种高电流、高效能的电子系统,FDN537N 凭借其卓越的电流处理能力和优良能效,成为电路设计师们的可靠选择。
商品型号
FDN537N-HXY
商品编号
C22366719
商品封装
SOT-23​
包装方式
编带
商品毛重
0.025克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)30V
连续漏极电流(Id)5.8A
导通电阻(RDS(on))28mΩ@10V
耗散功率(Pd)1W
阈值电压(Vgs(th))2.5V@250uA
属性参数值
栅极电荷量(Qg)6.9nC@4.5V
输入电容(Ciss)582pF
反向传输电容(Crss)71pF
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)87pF

商品概述

DMP6350S采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。该器件非常适合用作负载开关或用于PWM应用。

商品特性

  • 漏源电压VDS = -60V,漏极电流ID = -2A
  • 当栅源电压VGS = -10V时,导通电阻RDS(ON) < 160mΩ
  • 当栅源电压VGS = -4.5V时,导通电阻RDS(ON) < 200mΩ

应用领域

  • 负载开关-PWM应用

数据手册PDF
