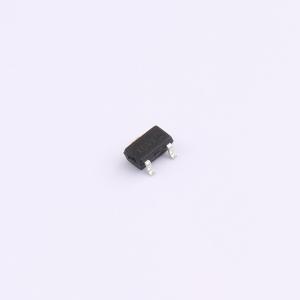

温馨提醒：图片仅供参考，商品以实物为准
ZXMN3B14F-HXY
1个N沟道 耐压:30V 电流:5.8A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款N型场效应管拥有5.8A的电流承载能力，能在30V的电压下稳定工作。其内阻典型值为21mΩ，确保了较低的功耗。VGS为12V，使得该器件在适当的栅源电压下导通。适用于电源管理、负载开关等应用，提供高效稳定的电流控制，是电子系统中的理想选择。
- 商品型号
- ZXMN3B14F-HXY
- 商品编号
- C22366479
- 商品封装
- SOT-23-3L
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 21mΩ@10V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 900mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 825pF | |
| 反向传输电容(Crss) | 78pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 100pF |
