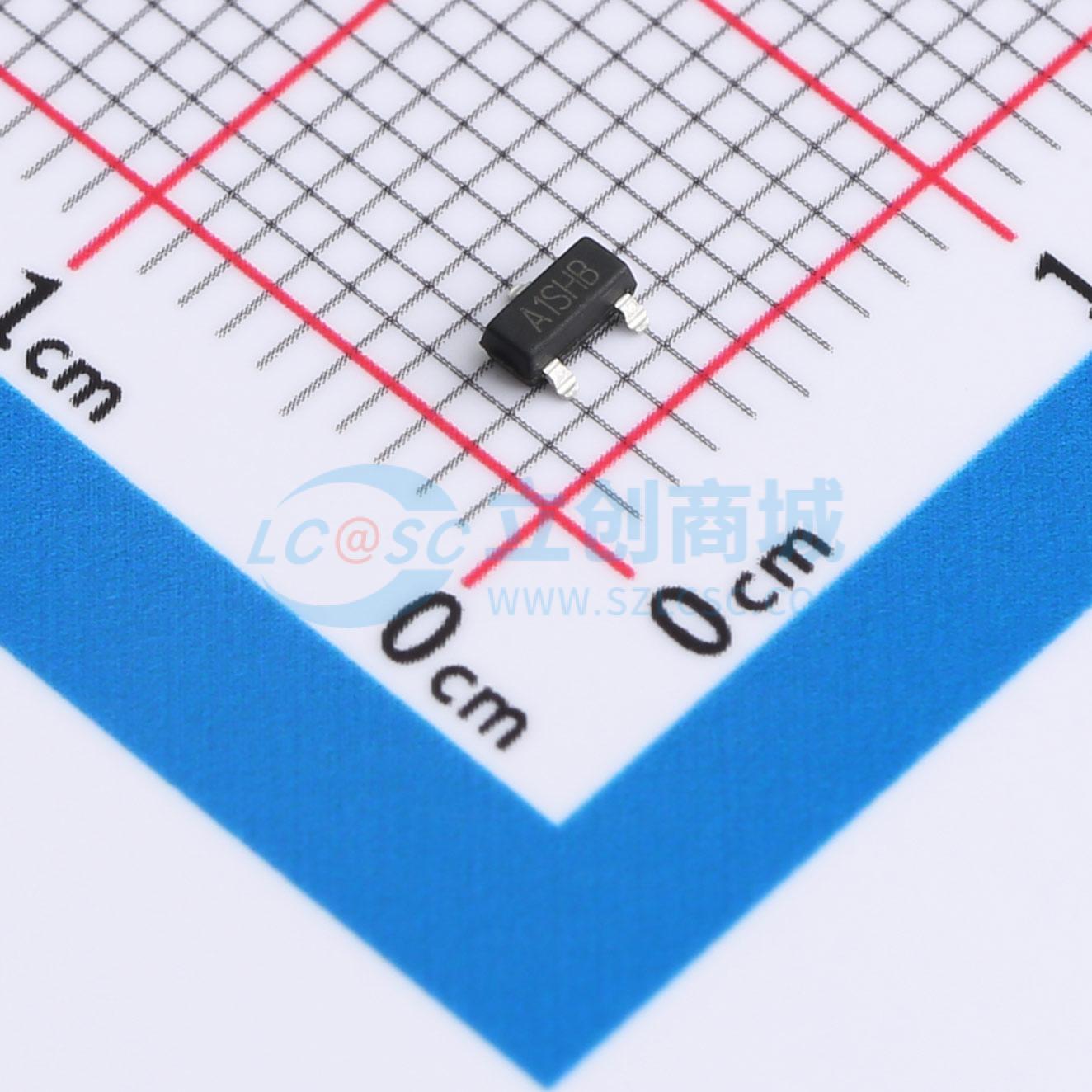

DMP2160U-HXY
1个P沟道 耐压:20V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款场效应管采用P型设计，适用于多种应用场景。其最大电流承载能力为3A，最高工作电压为20V，内阻典型值为60mR。VGS为12V，确保稳定的工作性能。该元器件具有低功耗、高效率和良好的稳定性能，可广泛应用于电源管理、信号放大等领域，提升系统整体性能。
- 商品型号
- DMP2160U-HXY
- 商品编号
- C22366448
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.027727克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 80mΩ@4.5V | |
| 耗散功率(Pd) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V@250uA | |
| 栅极电荷量(Qg) | 12nC@2.5V | |
| 输入电容(Ciss) | 405pF | |
| 反向传输电容(Crss) | 55pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 75pF |
商品概述
DMP2066LSN采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至1.8V的栅极电压下工作。该器件适用于作为负载开关或用于PWM应用，具备ESD保护功能。
商品特性
- VDS = -20V，ID = -5A
- VGS = -4.5V时，RDS(ON) < 40mΩ
- VGS = -2.5V时，RDS(ON) < 60mΩ
- ESD
应用领域
- PWM应用
- 负载开关
- SOT - 23
- P沟道MOSFET
