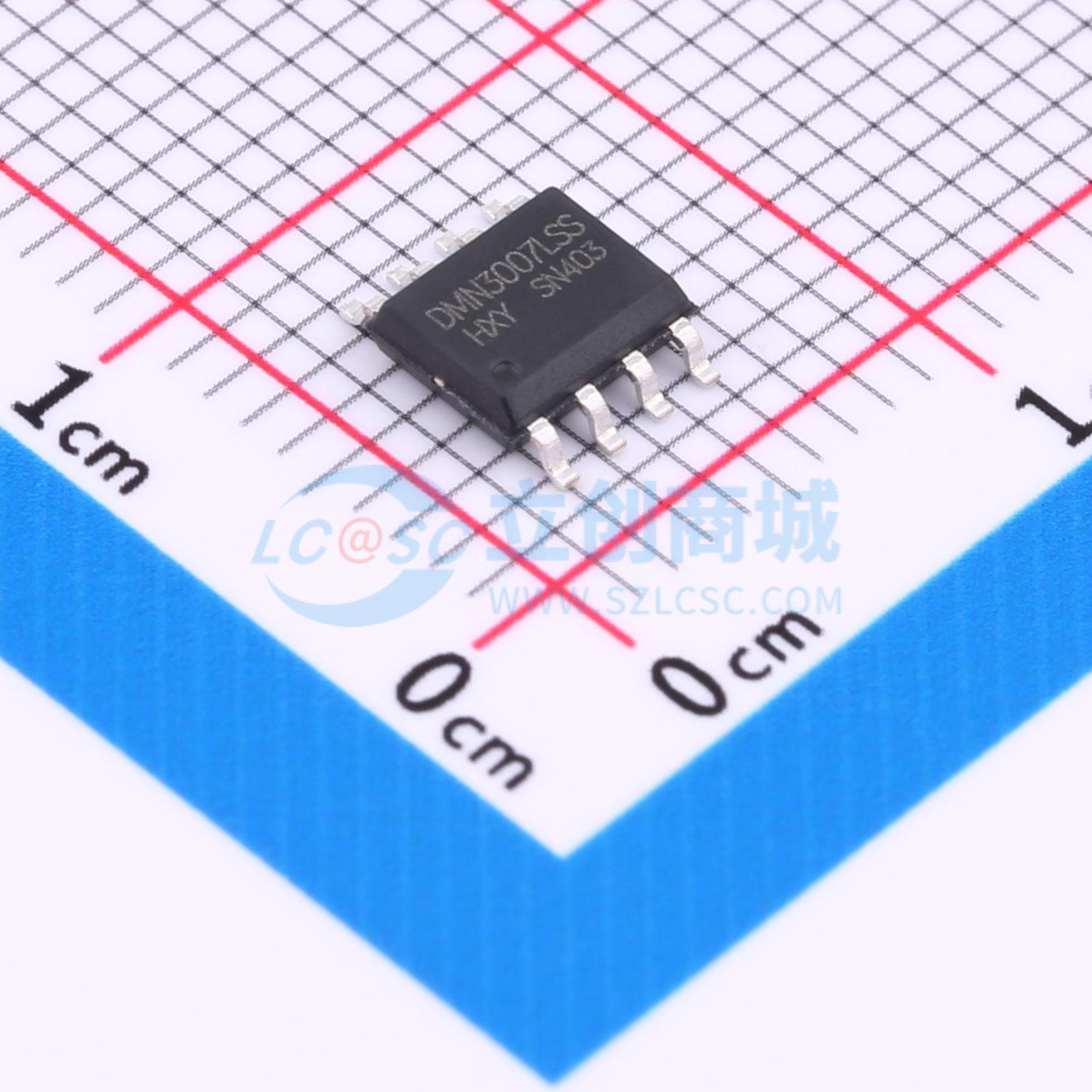

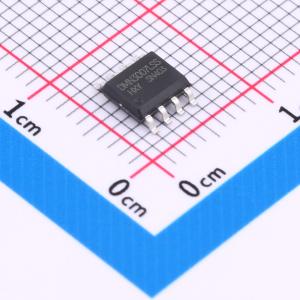

DMN3007LSS-HXY
1个N沟道 耐压:30V 电流:18A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款N型场效应管拥有出色的电流承载能力，高达18A，同时能承受最大30V的电压。其内阻典型值为5mΩ，确保了高效率和低损耗。VGS为20V，适用于多种电路设计。该元器件在多种应用场景中表现优异，是电源管理、信号放大及开关控制等系统的理想选择。
- 商品型号
- DMN3007LSS-HXY
- 商品编号
- C22366455
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.117333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 6.5mΩ@10V | |
| 耗散功率(Pd) | 1.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 17.6nC@4.5V | |
| 输入电容(Ciss) | 1.845nF | |
| 反向传输电容(Crss) | 183.4pF | |
| 输出电容(Coss) | 228.2pF |
商品概述
AO3493采用先进的沟槽技术，可提供出色的RDS(ON)。该器件适用于作为负载开关或用于PWM应用。
商品特性
- VDS = -20V，ID = -3A
- 在VGS = -4.5V时，RDS(ON) < 80mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
