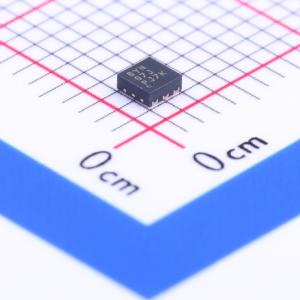

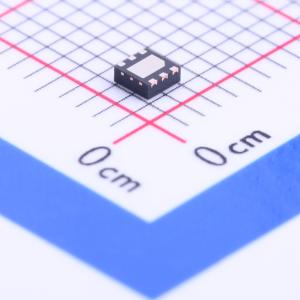

TPS62290DRVR
TPS62290高效同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62290是一款高效率同步降压转换器,适用于电池供电的便携式应用。它提供高达1000mA的输出电流,支持2.3 V至6.0 V的输入电压范围,工作频率为2.25MHz。该器件具有轻载模式下的节能功能,可在整个负载电流范围内保持高效率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62290DRVR
- 商品编号
- C129315
- 商品封装
- WSON-6-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.3V~6V | |
| 输出电压 | 600mV~6V | |
| 输出电流 | 1A | |
| 开关频率 | 2.25MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 15uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS6229x 系列是高效的同步降压 DC/DC 转换器，专为电池供电的便携式应用优化。它们可以从单节锂离子电池提供高达 1000 mA 的输出电流。
输入电压范围为 2.3 V 至 6.0 V，支持宽电压范围的电池，非常适合为智能手机和其他便携设备供电。
TPS6229x 系列在 2.25 MHz 的固定开关频率下工作，并在轻负载电流下进入省电模式，以在整个负载电流范围内保持高效率。
省电模式针对低输出电压纹波进行了优化。对于低噪声应用，可以通过将 MODE 引脚拉高来强制设备进入固定频率脉宽调制 (PWM) 模式。在关断模式下，电流消耗降至 1 μA 以下。TPS6229x 系列允许使用小型电感器和电容器以实现小巧的解决方案尺寸。
TPS6229x 系列的工作温度范围为 -40℃ 至 85℃。该系列采用 2 mm x 2 mm、6 引脚 WSON 封装 (DRV)。
应用领域
- 手机、智能手机
- 无线局域网
- 腰包电脑
- 低功耗DSP电源
- 移动媒体播放器
- 负载点(POL)应用
