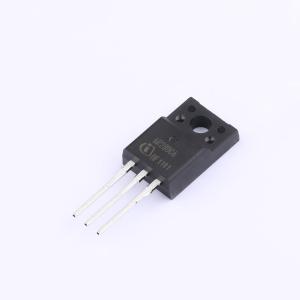

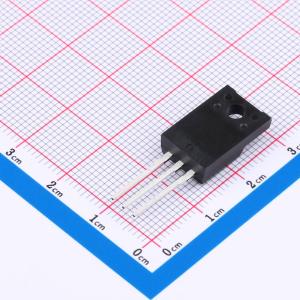

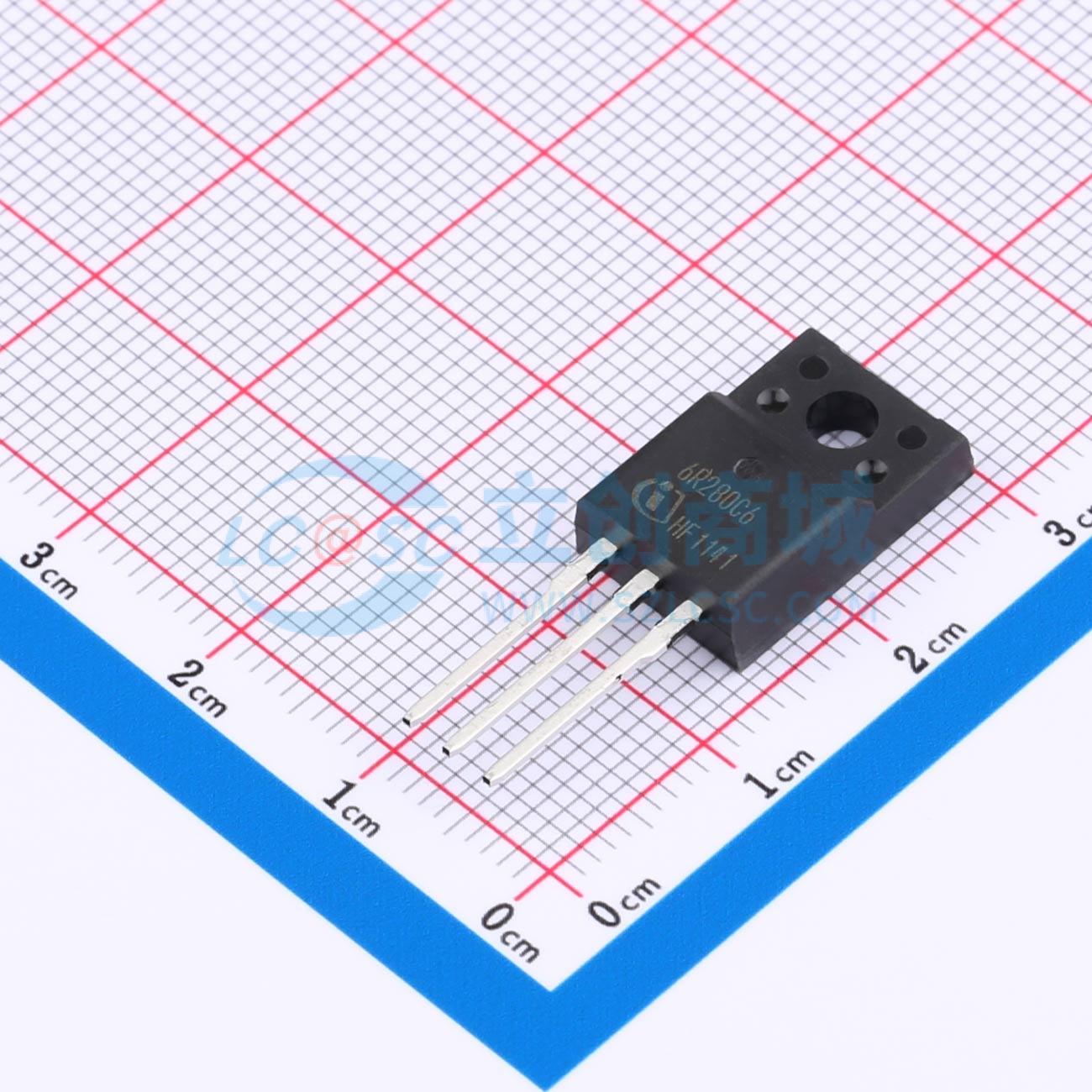

IPA60R280C6XKSA1

1个N沟道耐压:650V 电流:13.8A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CoolMOS是一种用于高压功率MOSFET的革命性技术，根据超结（SJ）原理设计。CoolMOS C6系列结合了领先的SJ MOSFET供应商的经验和高级创新。所提供的器件在不牺牲易用性的情况下，具备快速开关SJ MOSFET的所有优点。极低的开关和传导损耗使开关应用更加高效、紧凑、轻便和低温。
品牌名称: Infineon(英飞凌)
商品型号: IPA60R280C6XKSA1
商品编号: C669889
商品封装: TO-220FP-3
包装方式: 管装
商品毛重: 5.015克(g)

商品参数

商品概述

CoolMOS™ 是一种用于高压功率 MOSFET 的革命性技术，依据超结（SJ）原理设计。CoolMOS™ C6 系列融合了领先的 SJ MOSFET 供应商的经验与一流创新。所提供的器件具备快速开关 SJ MOSFET 的所有优势，同时不牺牲易用性。极低的开关和传导损耗使开关应用更加高效、紧凑、轻便且散热更佳。

商品特性

由于极低的品质因数 Rdson*Qg 和 Eoss，损耗极低
极高的换向鲁棒性
易于使用/驱动
通过 JEDEC 认证，无铅电镀，无卤素

应用领域

功率因数校正（PFC）级
硬开关脉宽调制（PWM）级
谐振开关 PWM 级，例如用于 PC 电源、适配器、液晶和等离子电视、照明、服务器、电信和不间断电源（UPS）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个N沟道
	漏源电压(Vdss)	650V
	连续漏极电流(Id)	13.8A
	导通电阻(RDS(on))	280mΩ@10V,6.5A
	耗散功率(Pd)	104W

	属性	参数值
	阈值电压(Vgs(th))	2.5V
	栅极电荷量(Qg)	43nC@10V
	输入电容(Ciss)	950pF@100V
	反向传输电容(Crss)	-
	工作温度	-55℃~+150℃
