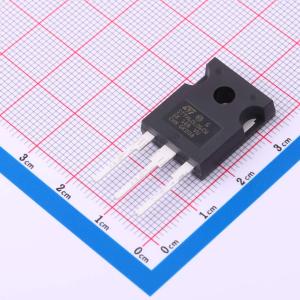

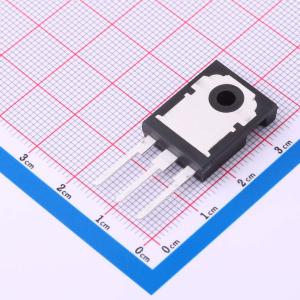

温馨提醒：图片仅供参考，商品以实物为准
STTH60L06CW
耐压:600V 电流:60A 反向恢复时间：65ns
- 描述
- 600 V、60 A双路TO-247低压降超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH60L06CW
- 商品编号
- C669892
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 1.55V@30A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 60A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 25uA@600V | |
| 反向恢复时间(Trr) | 65ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 210A |
商品概述
STTH60L06采用ST Turbo 2 600V技术，特别适合用于开关电源和工业应用，作为整流和断续模式PFC升压二极管。当同时使用二极管1和二极管2时，ΔTj（二极管1）=P（二极管1）×Rth（j-c）（每个二极管）+P（二极管2）×Rth（c）。脉冲测试：*tp=5ms，δ<2%；**tp=380μs，δ<2%。评估传导损耗使用以下公式：P=0.95×IF(AV)+0.010 IF²（RMS）。环氧树脂符合UL94 V0标准。冷却方式为传导（C）。推荐扭矩值为0.8m.N，最大扭矩值为1.0m.N。
商品特性
- 超快开关
- 低反向电流
- 低热阻
- 降低开关和传导损耗
应用领域
- 开关电源
- 工业应用
- 整流
- 断续模式PFC升压二极管
