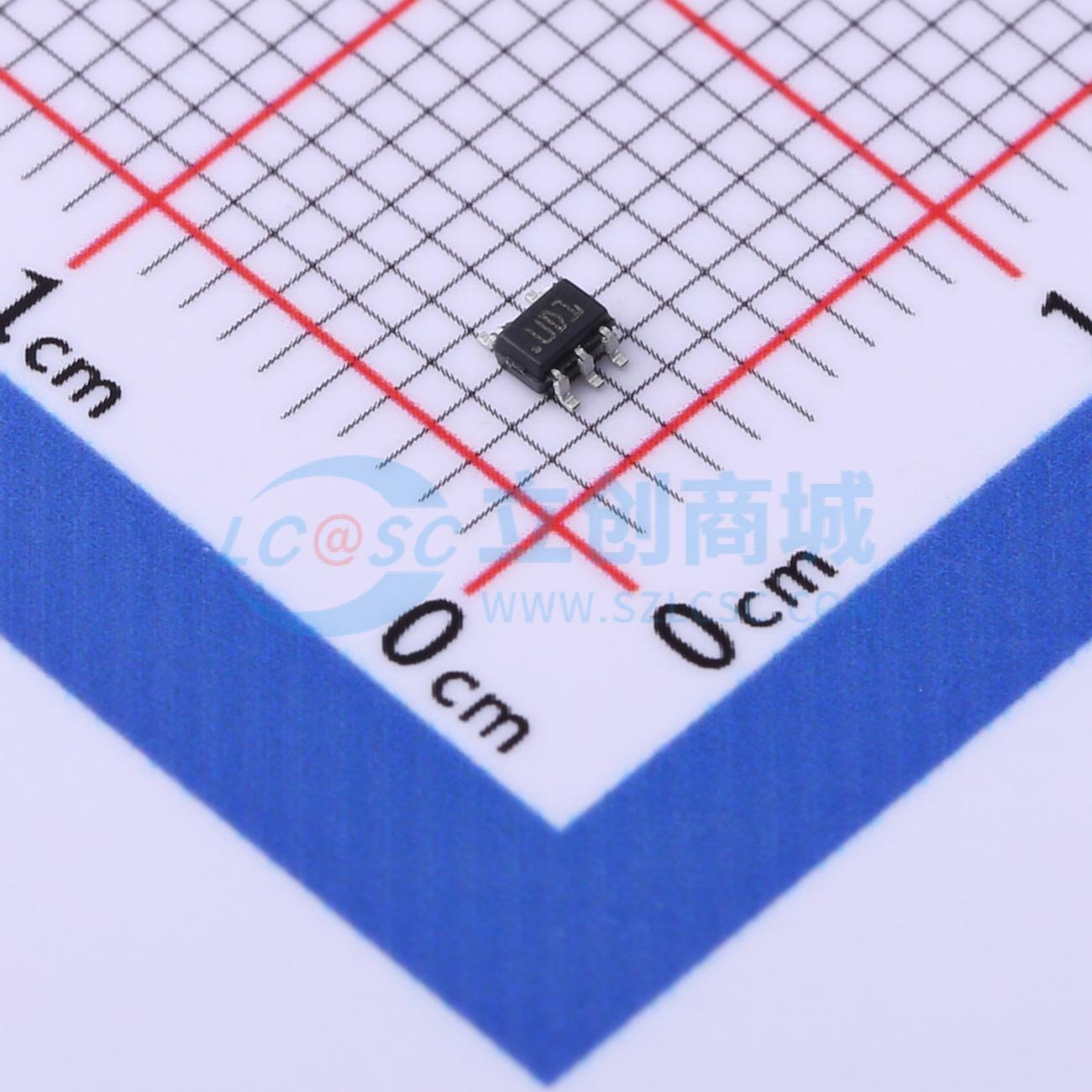

温馨提醒：图片仅供参考，商品以实物为准
USBDF01W5
USB下游端口的EMI滤波器和线路终端
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2线EMI滤波器和ESD保护，具有上拉电阻，用于USB接口
- 品牌名称
- ST(意法半导体)
- 商品型号
- USBDF01W5
- 商品编号
- C672067
- 商品封装
- SOT-323-5
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 滤波器阶数 | 2 | |
| 阻值 | 15kΩ；33Ω | |
| 容值 | 47pF |
| 属性 | 参数值 | |
|---|---|---|
| ESD 保护 | 有 | |
| 通道数 | 2 | |
| 衰减值 | 25dB@900MHz | |
| 工作温度 | -40℃~+85℃ |
商品概述
USB规范要求USB下游端口需通过D+和D-线到地的下拉电阻进行端接。在USB系统的实现中，辐射和传导EMI应保持在FCC法规规定的要求水平内。除端接和EMC兼容性要求外，计算设备还需进行ESD敏感性测试。USBDFxxW5提供推荐的线路端接，同时实现低通滤波器以限制EMI水平，并提供超过IEC 61000-4-2 4级标准的ESD保护。该器件采用SOT323-5L封装，尺寸非常小（比标准SOT23小50%）。符合IEC 61000-4-2 4级标准，空气放电±15 kV，接触放电±8 kV。
商品特性
- 单片器件，带有USB下游端口推荐的线路端接
- 集成Rt串联端接和Ct旁路电容
- 集成ESD保护
- 封装尺寸小
- EMI/RFI噪声抑制
- USB下游端口所需的线路端接
- ESD保护超过IEC 61000-4-2 4级标准
- IPAD™技术为高密度电路板设计提供高灵活性
- 专为满足USB 1.1标准而设计
应用领域
- 台式计算机
- 笔记本电脑
- 工作站
- USB集线器
