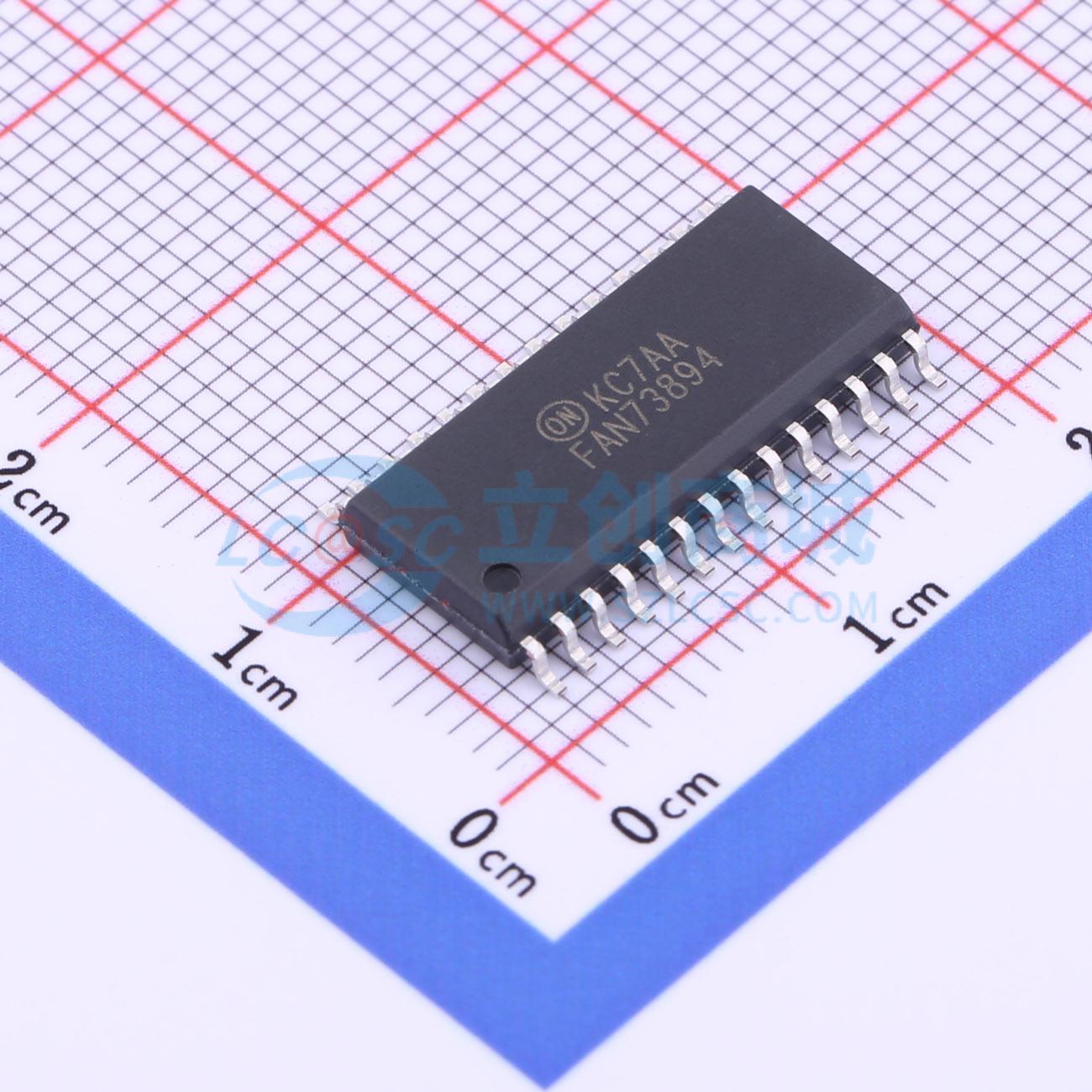

FAN73894MX

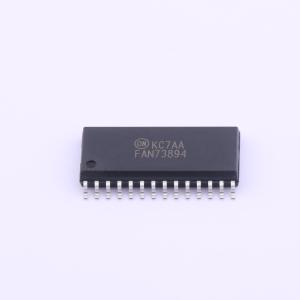

FAN73894MX
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN73894 是一款单片三相半桥门极驱动集成电路，适用于在最高 +600 V 下运行的高压、高速驱动 MOSFET 和 IGBT。安森美半导体的高电压工艺和共模干扰抑制技术提供了高压侧驱动器在高 dv/dt 干扰情况下的稳定运行。先进的电平转换电路可针对 VBS = 15V 允许最高 VS = -9.8 V（典型值）的高压侧门极驱动器运行。保护功能包括欠压锁定、互锁功能，以及带自动故障清除功能的逆变器过电流跳闸。从外部电流传感电阻可产生终止所有六个输出的过电流保护。提供漏极开路故障信号来表明发生了过电流或欠压关断。当 VDD 和 VBS 低于阈值电压时，UVLO 电路将防止故障运行。输出驱动器通常会分别源/汲 350mA/650mA；适用于电机驱动系统中的三相半桥应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN73894MX
- 商品编号
- C606091
- 商品封装
- SOIC-28-300mil
- 包装方式
- 编带
- 商品毛重
- 0.85克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 650mA |
| 属性 | 参数值 | |
|---|---|---|
| 拉电流(IOH) | 350mA | |
| 工作电压 | 12V~20V | |
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 10ns | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 浮动通道支持高达+600 V的自举操作
- 所有通道的典型源电流/灌电流驱动能力为350 mA / 650 mA
- 允许负VS摆动扩展至-9.8 V，适用于ΔVDD=VBS=15 V时的信号传播
- 输出与输入信号反相
- 过流关断功能关闭所有六个驱动器
- 所有通道的匹配传播延迟
- 兼容3.3 V和5.0 V输入逻辑
- 可调故障清除定时
- 每个相位的信号互锁，防止交叉导通
- 共模dVs/dt噪声消除电路
- 内置高级输入滤波器
- 内置软关断功能
- 所有通道内置欠压锁定（UVLO）功能
- 该设备为无铅产品
应用领域
- 三相逆变器电机驱动
- 空调、洗衣机、冰箱、洗碗机
- 工业逆变器
- 缝纫机、电动工具
- 通用三相逆变器
