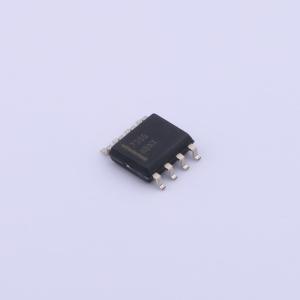

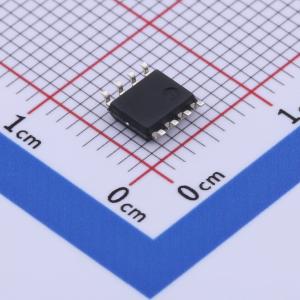

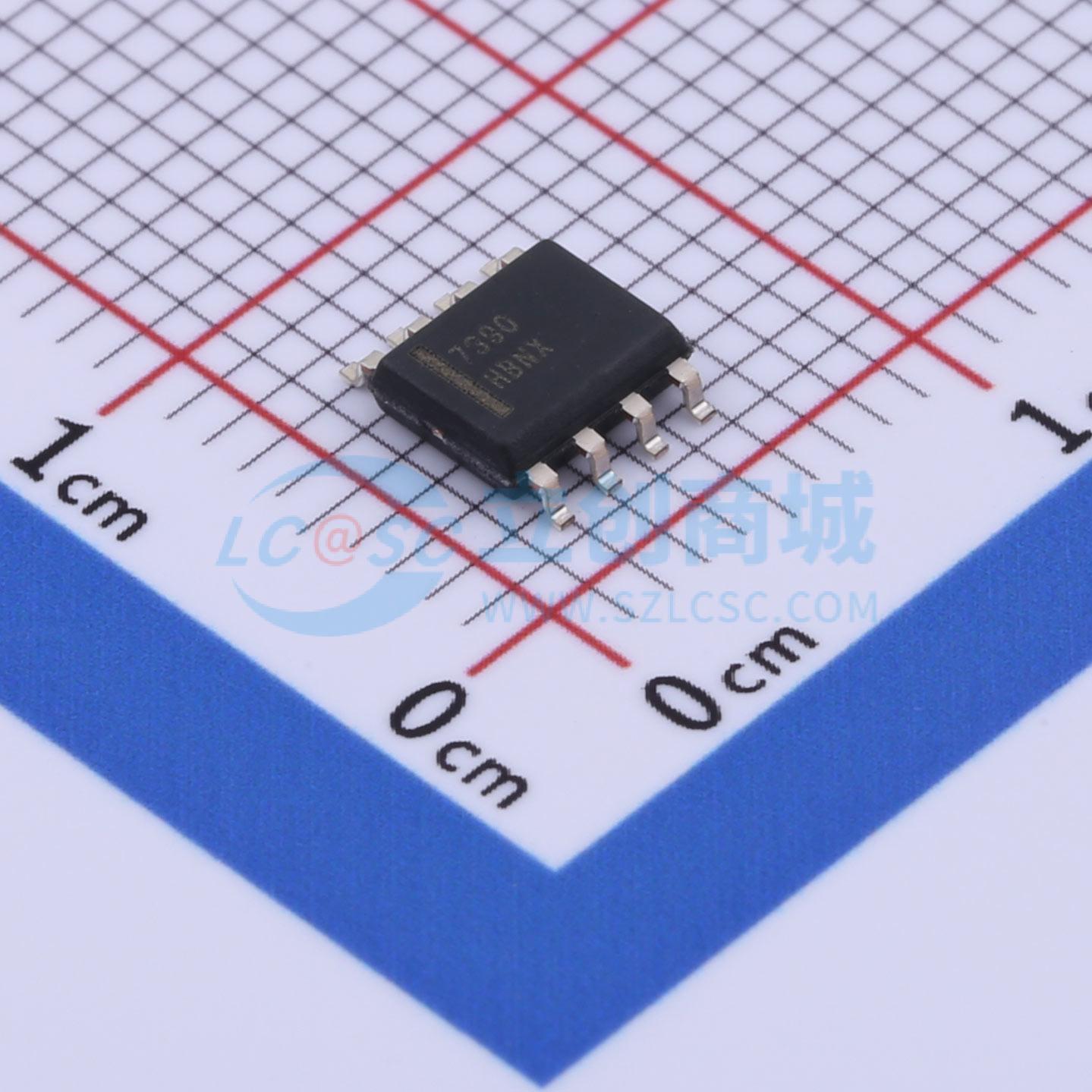

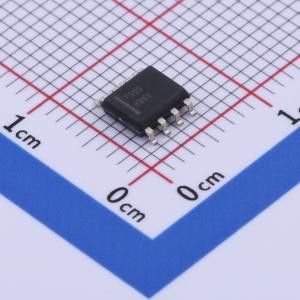

FAN7390MX

描述: FAN7390 是一款单片高压和低压侧门极驱动集成电路，可以驱动最高在 +600V 下运行的 MOSFET 和 IGBT。它具有缓冲输出级，所有 NMOS 晶体管都针对高脉冲电流驱动能力和最小交叉导通而设计。安森美半导体的高电压工艺和共模干扰抑制技术提供了高压侧驱动器在高 dv/dt 干扰情况下的稳定运行。先进的电平转换电路可针对 VBS = 15V 提供最高 VS = -9.8V（典型值）的高压侧门极驱动器运行。当 VDD 和 VBS 低于指定的阈值电压时，UVLO 电路将防止故障运行。高电流和低输出电压降低特性使得此器件适用于 PDP 保持脉冲驱动器、电机驱动器、开关电源、大功率 DC-DC 转换器应用。
品牌名称: onsemi(安森美)
商品型号: FAN7390MX
商品编号: C606093
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

FAN7390 是单片高端和低端栅极驱动IC，可以驱动工作电压最高达 +600V 的高速MOSFET 和 IGBT。它具有缓冲输出级，且所有NMOS晶体管设计为具有高脉冲电流驱动能力和最低交叉传导。高压工艺和共模噪声消除技术，即使在较高dv/dt 噪声环境中，也能够保证高端驱动器工作稳定。先进的电平转换电路，使高端栅极驱动器在电源电压为VBS = 15V 时能够承受高达 VS = -9.8V （典型值）正常工作。 UVLO 电路可防止驱动电路当 VDD 和 VBS 低于指定的阈值电压时发生故障。其高电流和低输出电压跌落的特点可确保此器件适用于PDP 维持脉冲驱动，电动机驱动，开关电源以及大功率直流转换器等应用。

商品特性

浮动通道可实现高达 +600V 的自举运行
所有通道的拉电流和灌电流驱动能力为 4.5A/4.5A
共模dv/dt 噪声消除电路
两个通道均内置欠压闭锁功能
适用于两个通道的匹配传播延迟
逻辑地 (VSS) 和功率(COM) 接地 +/-7V 偏压
兼容3.3V 和5V 输入逻辑
输出与输入同相

应用领域

PDP 维持驱动
HID 灯镇流器
SMPS
电动机驱动

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	4.5A

	属性	参数值
	拉电流(IOH)	4.5A
	工作电压	10V~22V
	上升时间(tr)	25ns
	下降时间(tf)	20ns
	工作温度	-40℃~+125℃
