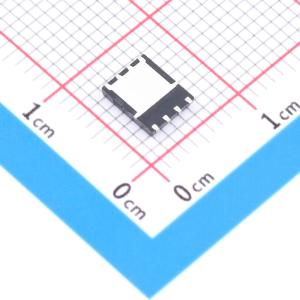

温馨提醒：图片仅供参考，商品以实物为准
FDMS86322
1个N沟道 耐压:80V 电流:60A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 此 N 沟道 MOSFET 是使用先进的 PowerTrench 工艺生产的，该工艺结合了屏蔽门极技术。此工艺经过了优化，可最大程度降低导通电阻，同时可保持卓越的开关性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDMS86322
- 商品编号
- C606111
- 商品封装
- Power56-8
- 包装方式
- 编带
- 商品毛重
- 0.177148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 7.65mΩ@10V | |
| 耗散功率(Pd) | 104W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 3nF | |
| 反向传输电容(Crss) | 45pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款N沟道MOSFET采用集成了屏蔽栅技术的先进PowerTrench®工艺制造。该工艺针对导通电阻进行了优化，同时保持了卓越的开关性能。
商品特性
- 屏蔽栅MOSFET技术
- VGS = 10 V、ID = 13 A时,最大rDS(on) = 7.65 mΩ
- VGS = 6 V、ID = 7.2 A时,最大rDS(on) = 12 mΩ
- 先进的封装与硅片组合,实现低rDS(on)和高效率
- MSL1高可靠性封装设计
- 100%进行UII测试
- 符合RoHS标准
应用领域
-DC-DC转换
