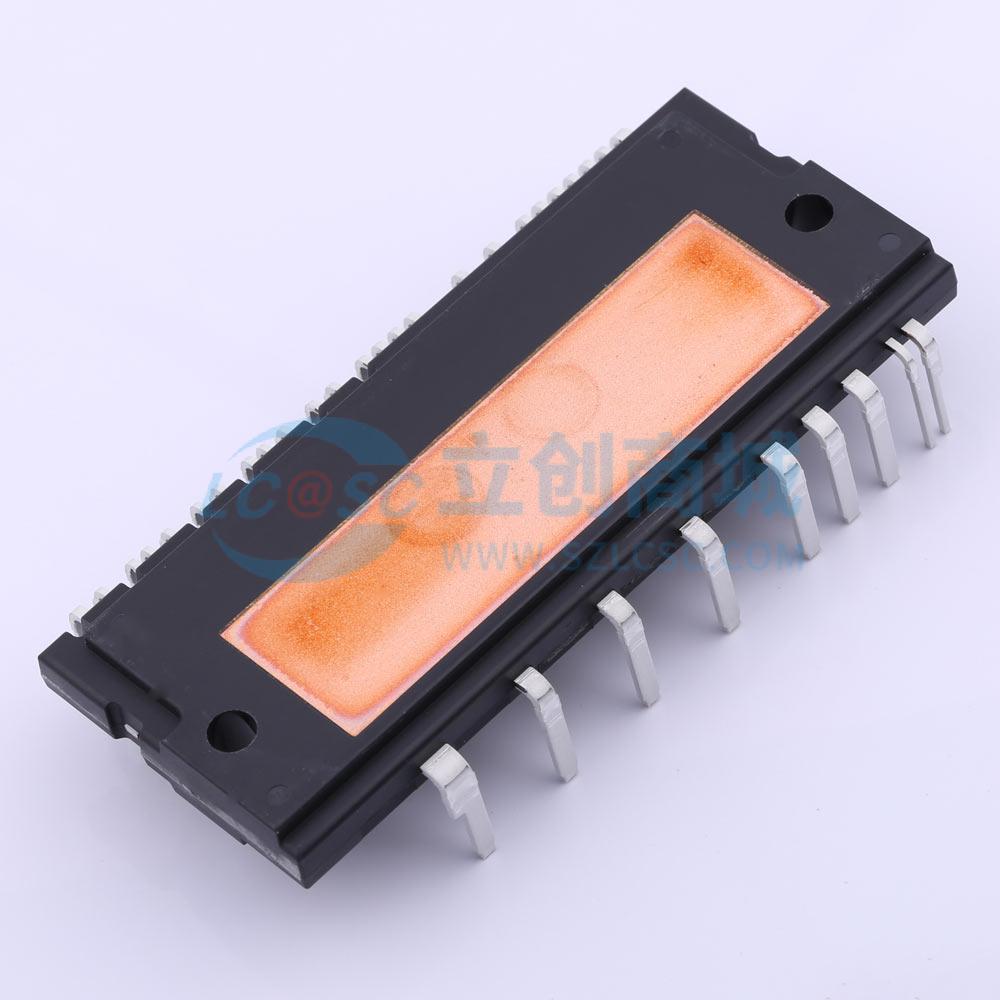

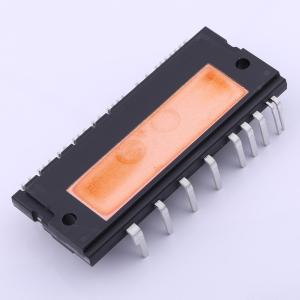

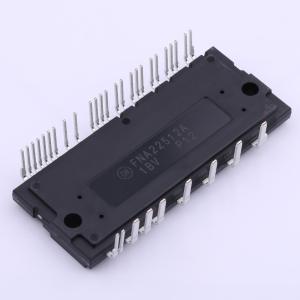

FNA22512A
FNA22512A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- FNA22512A
- 商品编号
- C606126
- 商品封装
- SPM-CA-A34
- 包装方式
- -
- 商品毛重
- 68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 25A | |
| 工作电压 | 14V~16.5V | |
| 高侧偏置电压(Vbs) | 13V~18.5V | |
| 开关频率 | 20kHz |
| 属性 | 参数值 | |
|---|---|---|
| 隔离电压(Vrms) | 2500Vrms | |
| 耗散功率(Pd) | 154W | |
| 静态电流(Iq) | 150uA；5mA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | 过流保护；欠压锁定；短路保护 |
