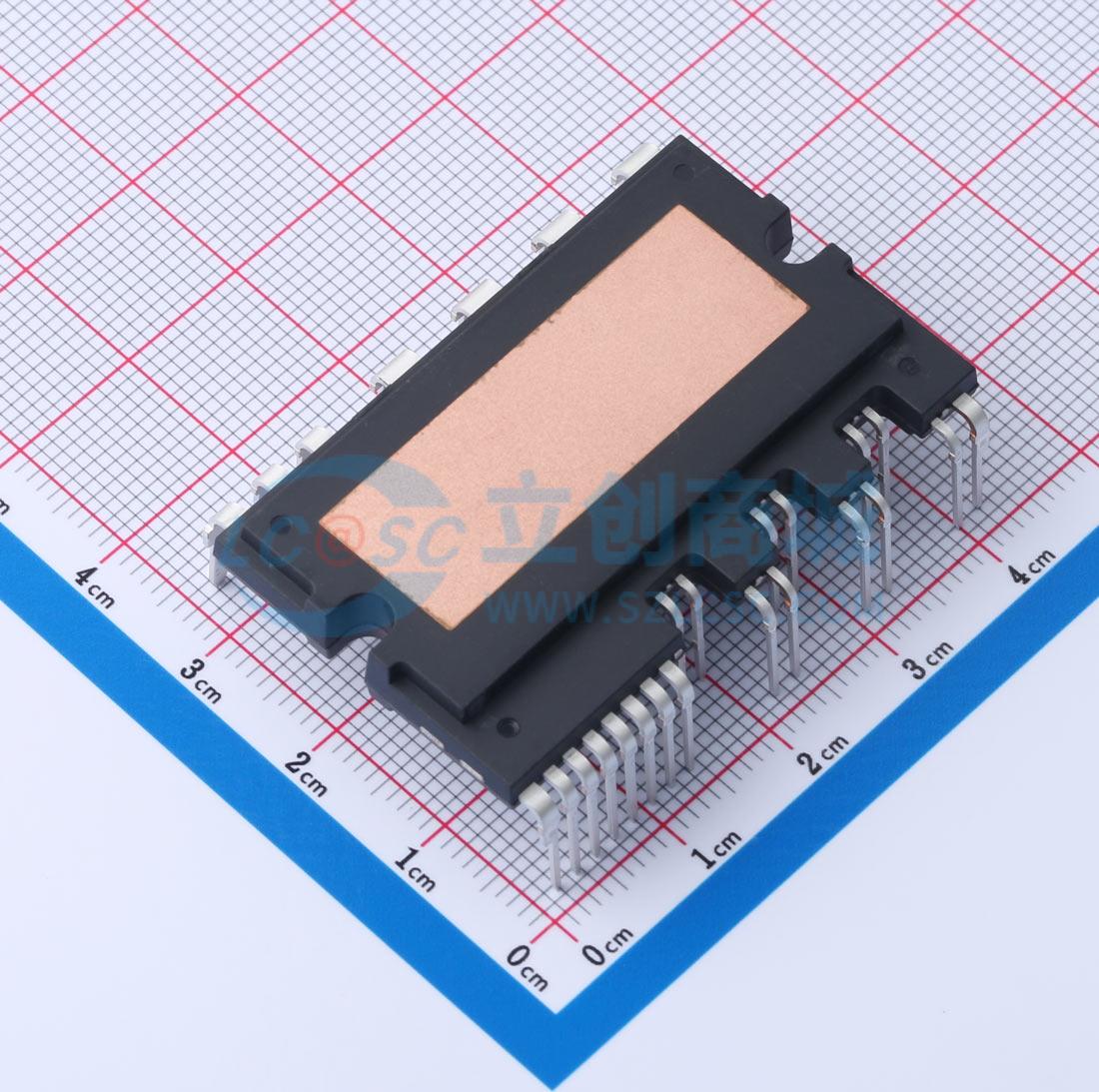

温馨提醒：图片仅供参考，商品以实物为准
FNB34060T
600 V - 40 A 三相 IGBT 逆变器，带集成栅极驱动器和保护功能
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- FNB34060T 是一款 Motion SPM 3 模块，为交流直感、BLDC 和 PMSM 电机提供全功能、高性能的逆变器输出级。这些模块集成了内置 IGBT 的优化门极驱动，可最大程度减少 EMI 和损耗，同时还提供多个模块上保护功能，包括欠压锁定、过电流关断、驱动集成电路的高温监控和故障报告。内置的高速 HVIC 仅需一个电源电压，会将传入的逻辑电平门极输入转换为正确驱动模块内部 IGBT 所需的高电压、高电流驱动信号。对于每个相位提供单独的负 IGBT 端子，可支持最广泛的控制算法。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FNB34060T
- 商品编号
- C606127
- 商品封装
- SPM-27-RA
- 包装方式
- 管装
- 商品毛重
- 24.99克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | - | |
| 工作电压 | 14V~16.5V | |
| 高侧偏置电压(Vbs) | 13V~18.5V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 20kHz | |
| 隔离电压(Vrms) | 2500Vrms | |
| 耗散功率(Pd) | 105W | |
| 静态电流(Iq) | 300uA；6mA；500uA | |
| 工作温度 | -40℃~+125℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | 过流保护；欠压锁定；短路保护 |
