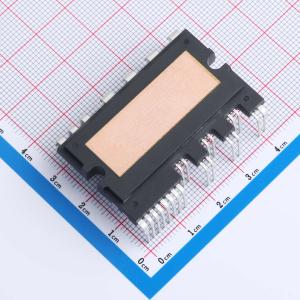

温馨提醒：图片仅供参考，商品以实物为准
FSBB15CH120D
1200 V - 15 A 3 - 相 IGBT 逆变器，带集成栅极驱动器和保护功能
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 提供用于交流感应、无刷直流和永磁同步电机的全功能、高性能逆变器输出级。这些模块集成了内置IGBT的优化栅极驱动，以最大限度地减少电磁干扰和损耗，同时还提供多种模块级保护功能，包括欠压锁定、过流关断、驱动IC的热监测和故障报告。内置的高速高压集成电路仅需单电源电压，并将输入的逻辑电平栅极输入转换为正确驱动模块内部IGBT所需的高压、大电流驱动信号。每个相位都有单独的负IGBT端子，以支持各种控制算法。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FSBB15CH120D
- 商品编号
- C606134
- 商品封装
- SPM-MF-027
- 包装方式
- 管装
- 商品毛重
- 26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 智能功率模块(IPM) | |
| 类型 | IGBT | |
| 配置 | 三相桥 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | - | |
| 工作电压 | 13.5V~16.5V | |
| 高侧偏置电压(Vbs) | 13V~18.5V |
| 属性 | 参数值 | |
|---|---|---|
| 开关频率 | 20kHz | |
| 隔离电压(Vrms) | 2500Vrms | |
| 耗散功率(Pd) | - | |
| 静态电流(Iq) | 150uA；5mA | |
| 工作温度 | -40℃~+150℃ | |
| 长度 | - | |
| 宽度 | - | |
| 功能特性 | 过流保护；欠压锁定带迟滞；短路保护 |
