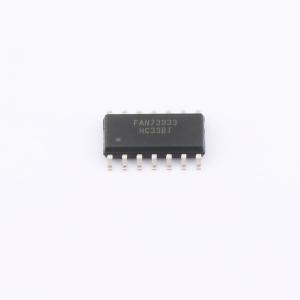

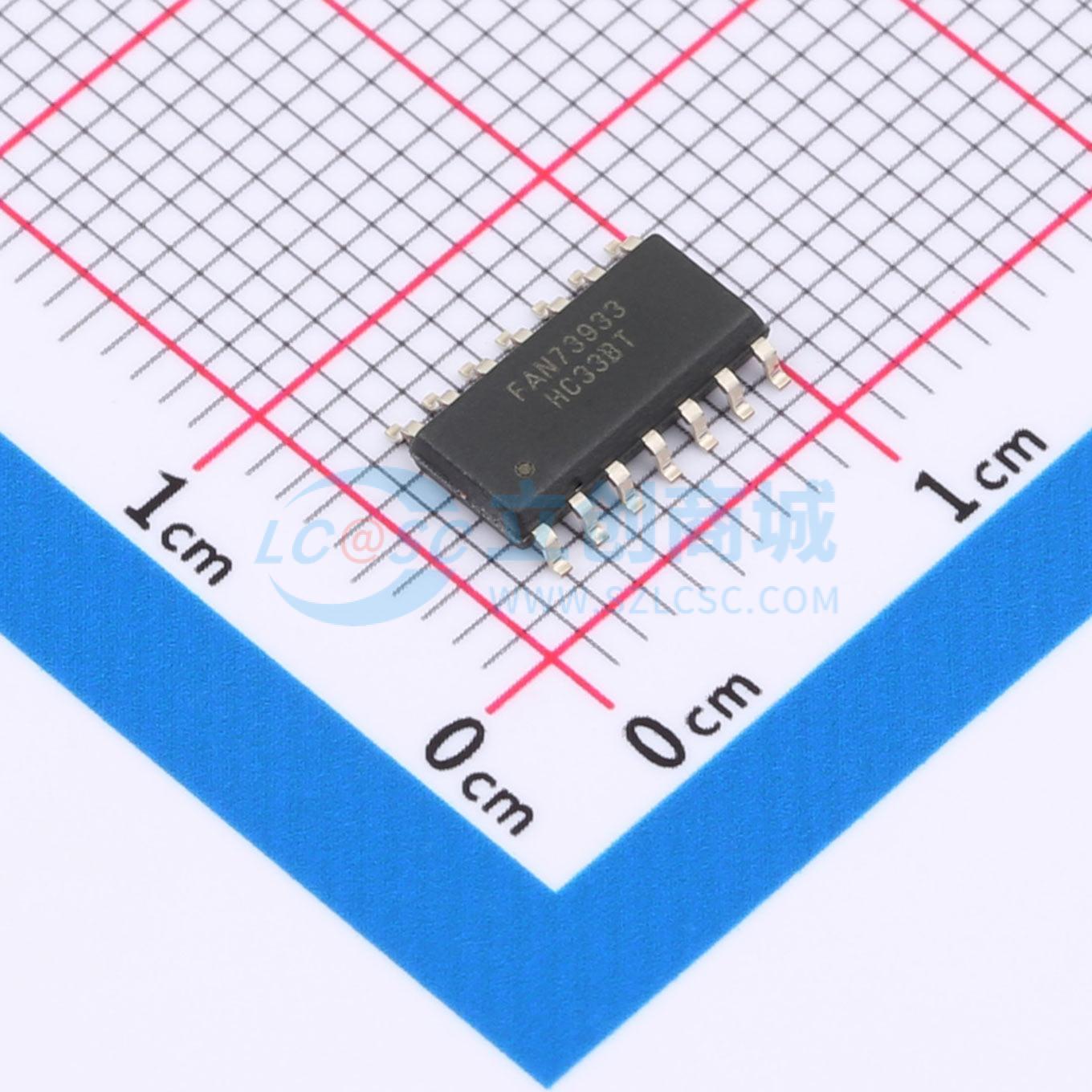

FAN73933MX
FAN73933MX
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN73933 是一款具有关断和可编程死区控制功能的半桥栅极驱动 IC，可驱动工作电压高达 +600 V 的高速 MOSFET 和隔离栅极桥晶体管 (IGBT)。它具有缓冲输出级，且所有 NMOS 晶体管设计为具有高脉冲电流驱动能力和最低交叉传导。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN73933MX
- 商品编号
- C606094
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.222克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2.5A | |
| 拉电流(IOH) | 2.5A | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 40ns | |
| 下降时间(tf) | 20ns | |
| 传播延迟 tpLH | 160ns | |
| 传播延迟 tpHL | 160ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 900uA |
商品概述
FAN73933是一款具有关断和可编程死区控制功能的半桥栅极驱动IC，可驱动工作电压高达 +600V 的高速MOSFET和绝缘栅双极型晶体管(IGBT)。它具有缓冲输出级，且所有NMOS晶体管设计为具有高脉冲电流驱动能力和最低减少交叠导通。 高压工艺和共模噪声消除技术，即使在较高dv/dt噪声环境中，也能够保证高侧驱动器工作稳定。先进的电平转换电路，能使高侧栅极驱动器的工作电压在VBS = 15V时VS达到 -9.8V（典型值）。 UVLO电路可防止驱动电路当VDD和VBS低于指定的阈值电压时发生故障。 高电流和低输出压降的特性，使得该器件适合于不同的半桥和全桥逆变器、电机驱动逆变器、开关电源、感应加热，以及大功率DC-DC转换器等应用。
商品特性
- 浮动通道可实现高达 +600V 的自举运行
- 2.5A/2.5A 的典型源电流/灌电流驱动能力
- 将容许负VS摆幅扩展至 -9.8V，用于VBS = 15V时的信号传播
- 输出与输入信号同相
- 兼容3.3V和5V逻辑输入电平
- 适用于两个通道的匹配传播延迟
- 两个通道均内置欠压闭锁(UVLO)功能
- 内置共模dv/dt噪声消除电路
- 可编程死区时间控制功能
- RDT = 0Ω时，内部最小死区时间为220ns
应用领域
- 高速功率MOSFET和IGBT栅极驱动器
- 感应加热
- 大功率DC-DC转换器
- 同步降压转换器
- 电机驱动逆变器
