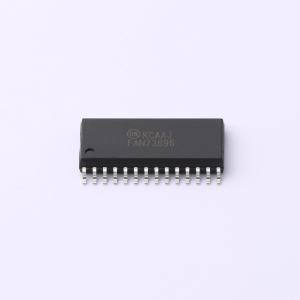

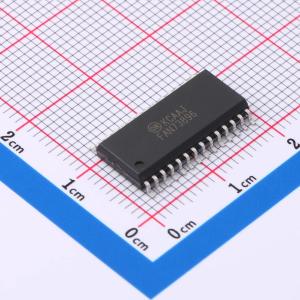

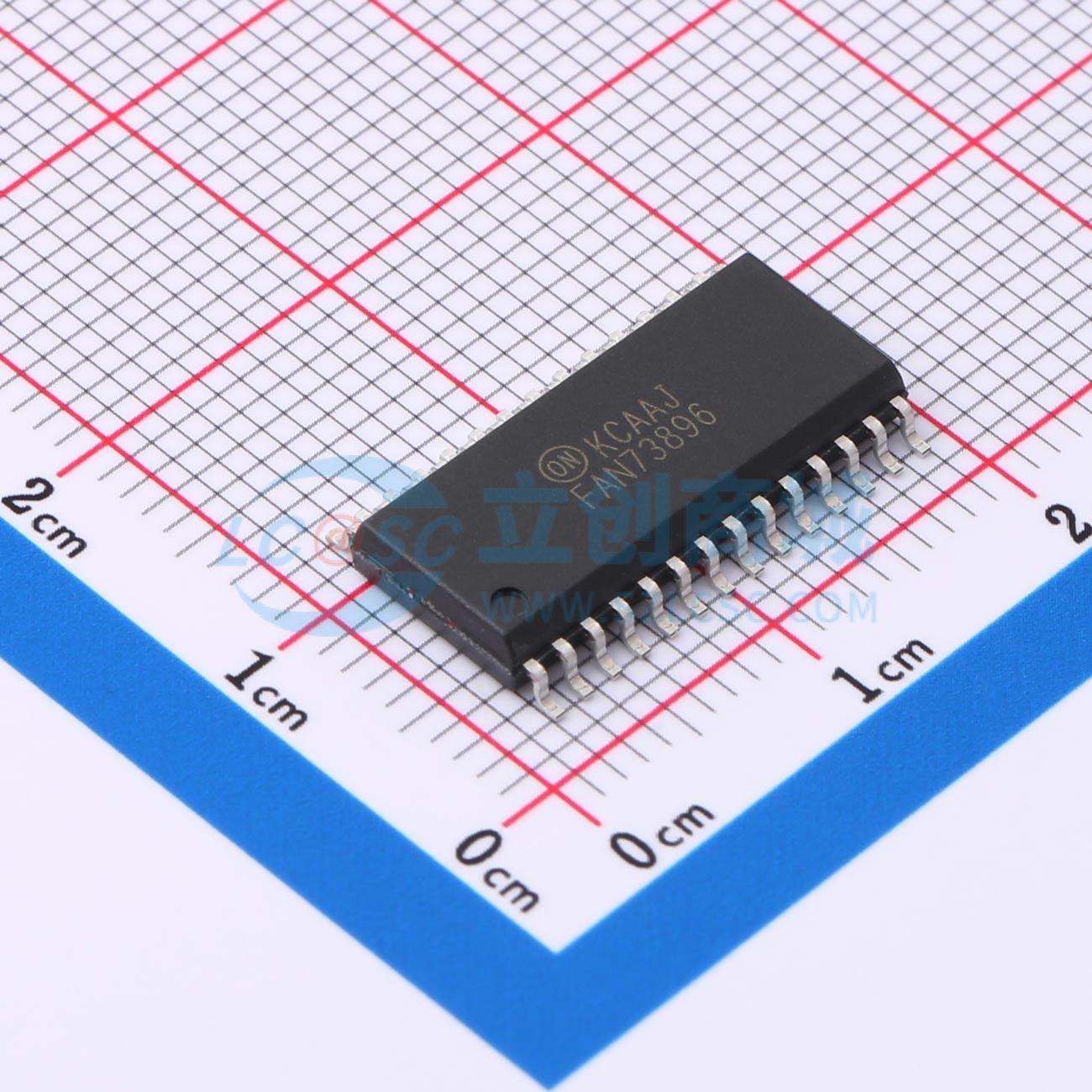

FAN73896MX

三相半桥栅极驱动集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FAN73896 是一款单片三相半桥门极驱动集成电路，适用于在最高 +600 V 下运行的高压、高速驱动 MOSFET 和 IGBT。安森美半导体的高电压工艺和共模干扰抑制技术提供了高压侧驱动器在高 dv/dt 干扰情况下的稳定运行。先进的电平转换电路可针对 VBS = 15V 允许最高 VS = -9.8 V（典型值）的高压侧门极驱动器运行。保护功能包括欠压锁定和带自动故障清除功能的逆变器过电流跳闸。从外部电流传感电阻可产生终止所有六个输出的过电流保护。提供漏极开路故障信号来表明发生了过电流或欠压关断。当 V 和 VBS 低于阈值电压时，UVLO 电路将防止故障运行。输出驱动器通常会分别源/汲 350mA/650mA；适用于电机驱动系统中的三相半桥应用。
品牌名称: onsemi(安森美)
商品型号: FAN73896MX
商品编号: C606092
商品封装: SOIC-28-300mil
包装方式: 编带
商品毛重: 1.52克(g)

商品参数

商品概述

FAN73896是一款单片三相半桥栅极驱动IC，专为高压、高速驱动最高工作电压达+600 V的MOSFET和IGBT而设计。安森美半导体的高压工艺和共模噪声消除技术可确保高端驱动器在高dv/dt噪声环境下稳定运行。先进的电平转换电路允许高端栅极驱动器在VBS = 15 V时，VS最高可达 -9.8 V（典型值）。保护功能包括欠压锁定和具有自动故障清除功能的逆变器过流跳闸。可通过外部电流检测电阻实现终止所有六路输出的过流保护。提供漏极开路故障信号，以指示发生过流或欠压关断。当VDD和VBS低于阈值电压时，欠压锁定（UVLO）电路可防止出现故障。输出驱动器的典型源电流和灌电流分别为350 mA和650 mA，适用于电机驱动系统中的三相半桥应用。

商品特性

自举操作浮动通道，最高可达 +600 V
所有通道典型源/灌电流驱动能力为350 mA/650 mA
在ΔVDD = VBS = 15 V时，允许VS负向摆幅扩展至 -9.8 V，以实现信号传播
输出与输入信号同相
过流关断可关闭所有六路驱动器
所有通道的传播延迟匹配
兼容3.3 V和5.0 V输入逻辑
可调节故障清除时间
内置先进输入滤波器
内置直通保护逻辑
内置软关断功能
共模dv/dt噪声消除电路
所有通道均内置欠压锁定（UVLO）功能
这是一款无铅器件

应用领域

三相电机逆变器驱动器
空调、洗衣机、冰箱、洗碗机
工业逆变器 - 缝纫机、电动工具
通用三相逆变器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

近期成交6单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	三相
	负载类型	IGBT；MOSFET
	驱动通道数	6
	灌电流(IOL)	650mA
	拉电流(IOH)	350mA
	工作电压	12V~20V

	属性	参数值
	上升时间(tr)	20ns
	下降时间(tf)	10ns
	传播延迟 tpLH	500ns
	传播延迟 tpHL	500ns
	特性	欠压保护(UVP)；过流保护(OCP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	250uA
