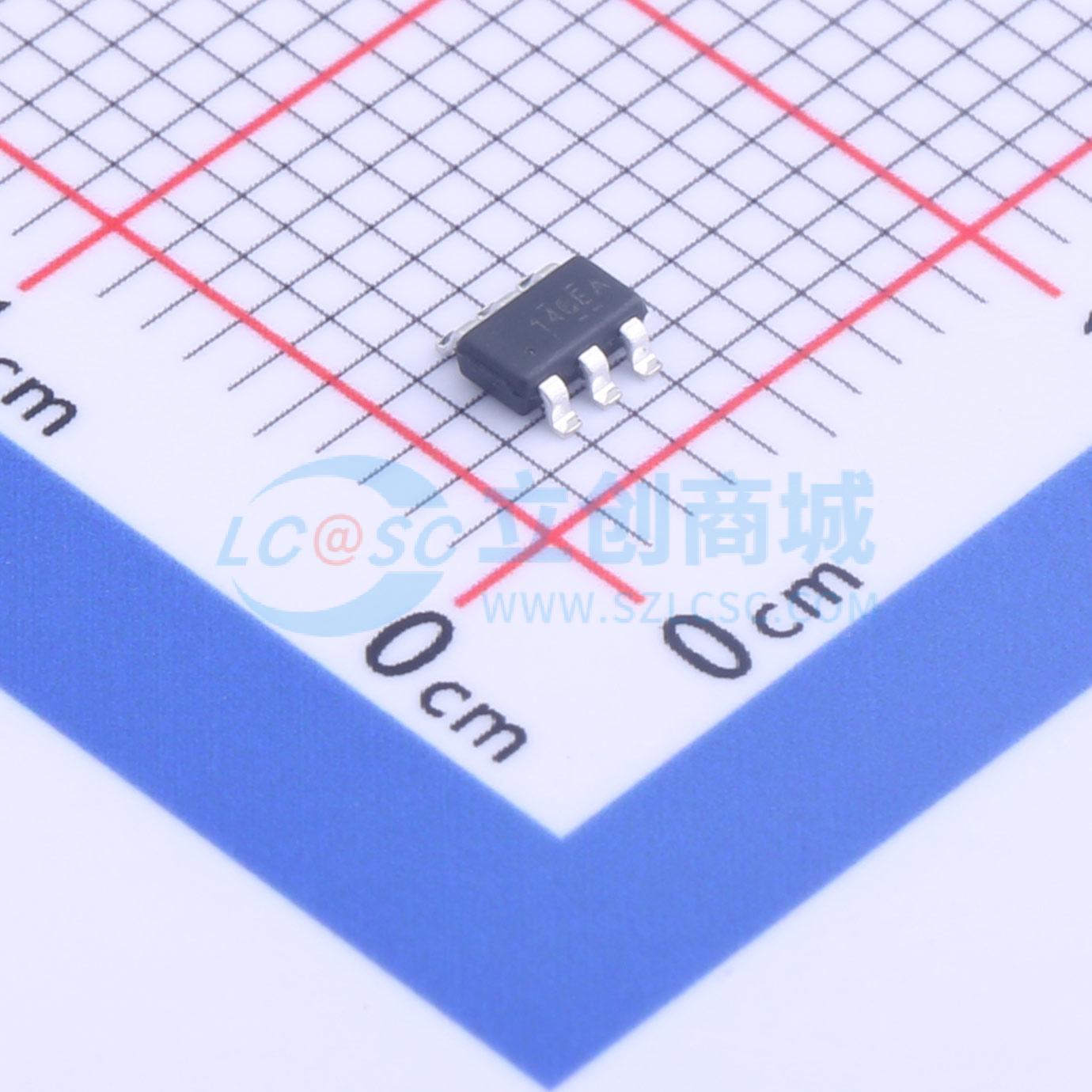

温馨提醒：图片仅供参考，商品以实物为准

FAN4146ESX

接地故障断路器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FAN4146是一种低功耗控制器，专用于交流插座漏电保护器(ALCI)和两线制漏电保护装置(RCD)。FAN4146可以检测危险的接地条件，并在有害电击发生之前断开线路。FAN4146内部包含一个二极管整流器、高精度12V带隙并联稳压器、精密的低Vos失调感应放大器、延时噪声滤波器、窗口检测比较器和一个晶闸管驱动器。加入最少数量的外部元件，FAN4146就可以检测和防止火线对地故障。元件数量最少以及小型SUPERSOT封装，使得FAN4146成为超小型、低成本的应用解决方案。FAN4146电路包含一个内置整流器和并联稳压器，只需较低的静态电流，允许使用高值、低功率系列电阻。内置温度补偿的并联稳压器、感应放大器以及偏置电路提供高精度对地故障检测。低Vos失调感应放大器允许感应线圈直接耦合到放大器的反馈信号端，无需大容量的50/60Hz交流耦合电容。内置的延时滤波器能够滤除感性负载中的高频噪声尖峰，减少了虚假有害触发。内置的晶闸管驱动器具有温度补偿，该设计可以满足在宽范围内选择外部晶闸管的电流要求。外部元件数量最少以及6引脚SUPERSOT封装带来了低成本、紧凑设计和布局。FAN4146ESX是一个温度范围增大的器件。
品牌名称: onsemi(安森美)
商品型号: FAN4146ESX
商品编号: C606089
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.042克(g)

商品参数

商品概述

FAN4146是一种低功耗控制器，专用于交流插座漏电保护器(ALCI)和两线制漏电保护装置(RCD)。FAN4146可以检测危险的接地条件，并在有害电击发生之前断开线路。 FAN4146内部包含一个二极管整流器、高精度12V带隙并联稳压器、精密的低Vos失调感应放大器、延时噪声滤波器、窗口检测比较器和一个晶闸管驱动器。加入最少数量的外部元件，FAN4146就可以检测和防止火线对地故障。元件数量最少以及小型SUPERSOT封装，使得FAN4146成为超小型、低成本的应用解决方案。 FAN4146电路包含一个内置整流器和并联稳压器，只需较低的静态电流，允许使用高值、低功率系列电阻。内置温度补偿的并联稳压器、感应放大器以及偏置电路提供高精度对地故障检测。低Vos失调感应放大器允许感应线圈直接耦合到放大器的反馈信号端，无需大容量的50/60Hz交流耦合电容。内置的延时滤波器能够滤除感性负载中的高频噪声尖峰，减少了虚假有害触发。内置的晶闸管驱动器具有温度补偿，该设计可以满足在宽范围内选择外部晶闸管的电流要求。外部元件数量最少以及6引脚SUPERSOT封装带来了低成本、紧凑设计和布局。FAN4146ESX是一个温度范围增大的器件。

商品特性

用于双线ALCI与RCD应用
精密感应放大器与带隙基准
内置交流整流器
直接直流耦合至感应线圈
内置噪声滤波器
低压晶闸管禁用
晶闸管门极驱动器
可调敏感度
最少外部器件
满足UL943B要求
适合120V or 220V系统
空间节省的SUPERSOT6引脚封装

应用领域

个人护理产品
两线制电源插头，断路器和要求带有GFI安全设施的电源线
ALCI和RCCB电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	漏电保护芯片
	工作电流	400uA；350uA~450uA
	触发电压(Vt)	3.5V

	属性	参数值
	工作电压	12.2V~13.2V
	动作时间(Ton)	1ms
	工作温度	-35℃~+85℃
