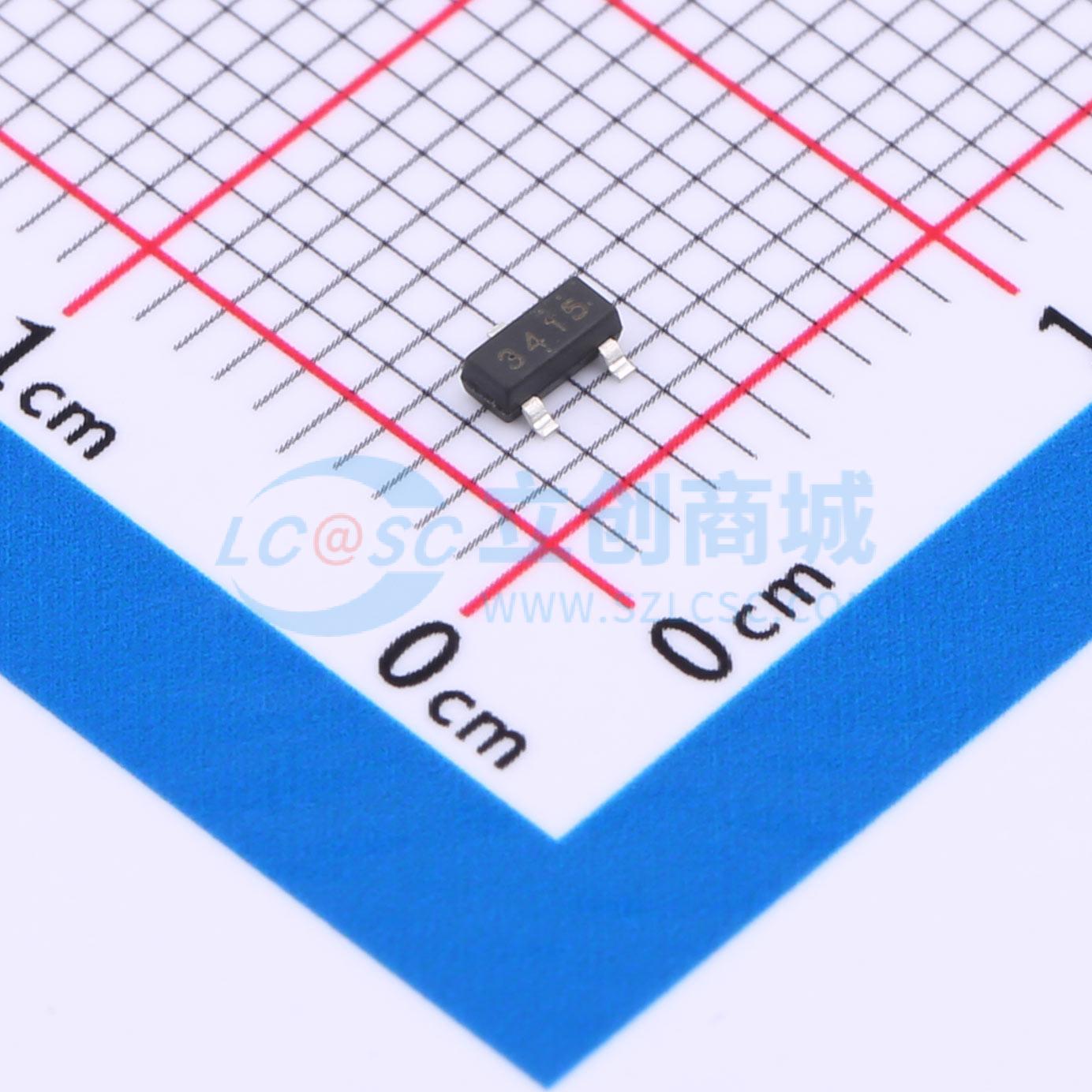

温馨提醒：图片仅供参考，商品以实物为准
FH3415F
P沟道增强型功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 使用先进的沟槽技术，可提供出色的导通电阻、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于用作负载开关或PWM应用。
- 品牌名称
- 鑫飞宏
- 商品型号
- FH3415F
- 商品编号
- C5159030
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 4.2A | |
| 导通电阻(RDS(on)) | 72mΩ@2.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 600mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.5nC@4.5V | |
| 输入电容(Ciss) | 950pF | |
| 反向传输电容(Crss) | 75pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 115pF |
商品特性
- VDS = -30V,ID = -4.2A
- VGS = -10V时,RDS(ON) < 45mΩ
- VGS = -4.5V时,RDS(ON) < 53mΩ
- VGS = -2.5V时,RDS(ON) < 72mΩ
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
应用领域
-PWM应用-负载开关-电源管理
