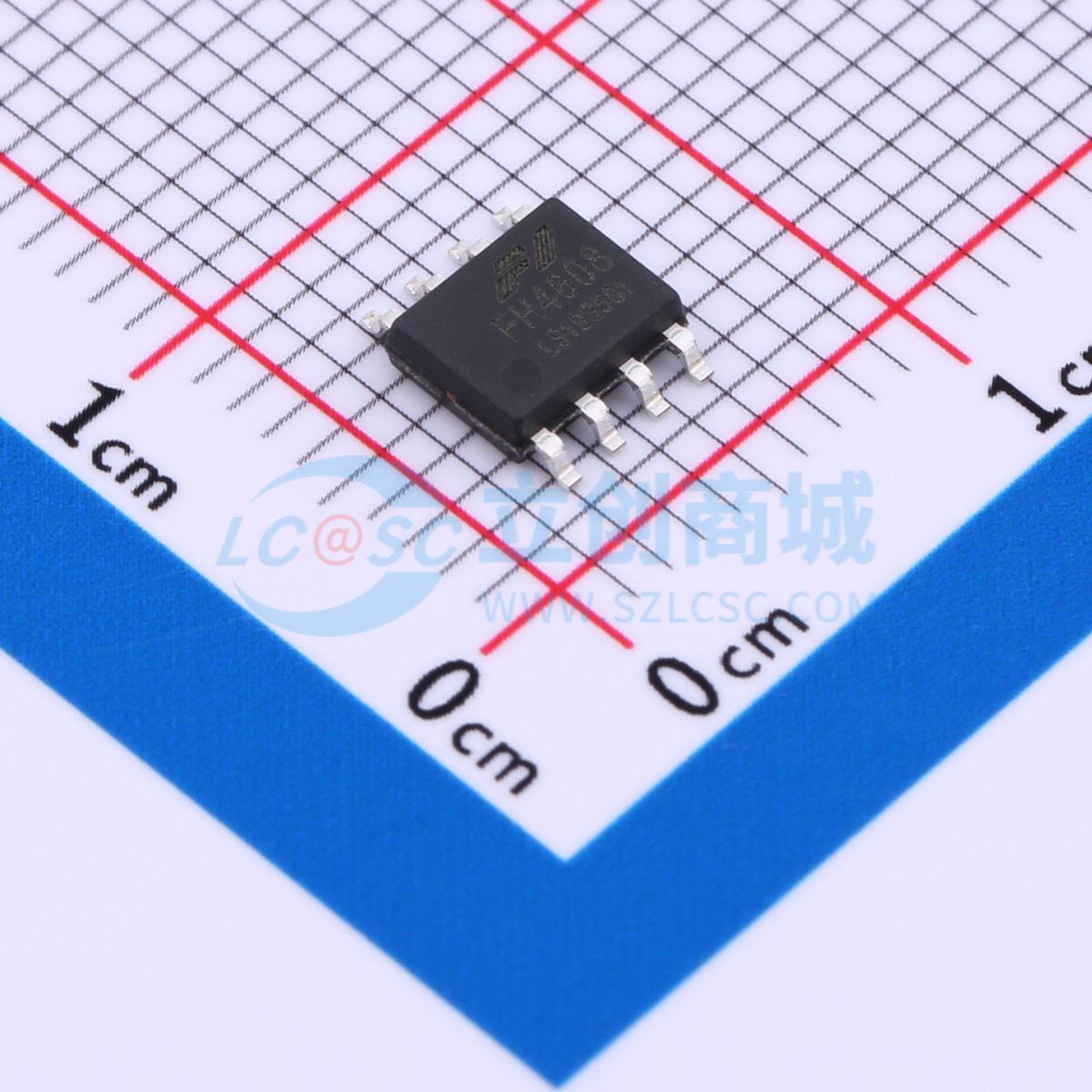

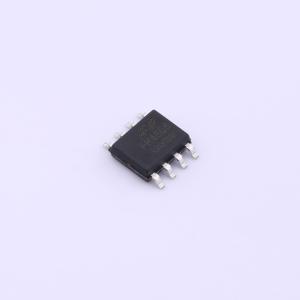

温馨提醒：图片仅供参考，商品以实物为准
FH4608
耐压:60V 电流:6A 4.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：超高密度电池设计。 可靠耐用。 封装形式：SO-8。 工作温度范围：-55~150°C。 N沟道60V/6A，RDS(ON)=27mΩ（典型值）@VGS = 10V，RDS(ON)=35mΩ（典型值）@VGS = 4.5V。 P沟道：60V/-4.8A，RDS(ON)=48mΩ（典型值）@VGS = -10V，RDS(ON)=60mΩ（典型值）@VGS = -4.5V。应用：笔记本电脑的电源管理系统。 便携式设备和电池的供电系统
- 品牌名称
- 鑫飞宏
- 商品型号
- FH4608
- 商品编号
- C5159049
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 4.8A；6A | |
| 导通电阻(RDS(on)) | 27mΩ@10V；48mΩ@10V | |
| 耗散功率(Pd) | 800mW | |
| 阈值电压(Vgs(th)) | 1V；1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 4.1nC@10V；9.2nC@10V | |
| 输入电容(Ciss) | 1.37nF；1.05nF | |
| 反向传输电容(Crss) | 85pF；97pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 135pF；162pF |
商品特性
- Ultra-high density battery design
- Reliable and durable
- Operating temperature range: -55 to 150°C
- N-channel: 60V/6A, RDS(ON)=27mΩ (typ.) @VGS= 10V, RDS(ON)=35mΩ (typ.) @VGS= 4.5V
- P-channel: -60V/-4.8A, RDS(ON)=48mΩ (typ.) @VGS=-10V, RDS(ON)=60mΩ (typ.) @VGS=-4.5V
应用领域
- Power management systems for laptop computers
- Power supply systems for portable devices and batteries
