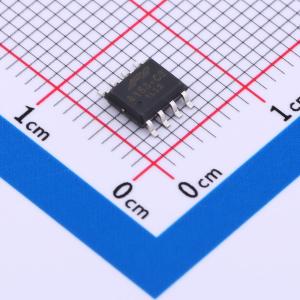

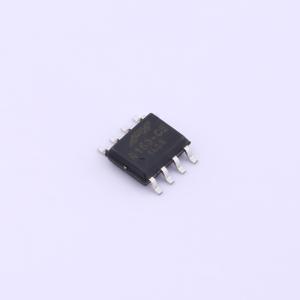

FH8153-CS

FH8153 系列是一款专用于3 串锂/铁电池或聚合物电池包的保护芯片，内置有高精度电压检测电路和电流检测电路，通过检测每节电池的电压、充放电电流等信息，实现电池过充电、过放电、放电过电流、短路、充电过电流等保护功能。

• 高精度电池电压检测功能：
  • 过充电检测电压 3.500 V ~ 4.400 V (步进 50 mV，精度 ±25 mV)
  • 过充电迟滞电压 0.200 V，精度 ±50 mV
  • 过放电检测电压 2.000 V ~ 3.200 V，精度 ±80 mV
  • 过放电迟滞电压 0 ~ 0.500 V，精度 ±100 mV
• 三段放电过电流检测功能：
  • 过电流检测电压1 0.050 V ~ 0.100 V (步进 50 mV)，精度 ±15 mV
  • 过电流检测电压2 0.100 V ~ 0.400 V (步进 50 mV)，精度 ±20%
  • 短路检测电压 0.200 V ~ 0.500 V (步进 100 mV)，精度 ±20%
• 充电过流检测电压 -0.050 V ~ -0.100 V (步进 50 mV)，精度 ±15 mV
• 充电器检测及负载检测功能
• 过充电，过放电，过电流保护延时内置（无需外接电容）
• 电池断线保护功能
• 低电流消耗：
  • 工作时 7.0 μA (典型值) (Ta = +25°C)
  • 休眠时 4.0 μA (典型值) (Ta = +25°C)
• 无铅、无卤素

• 电动工具
• 扫地机器人
• UPS 后备电源
