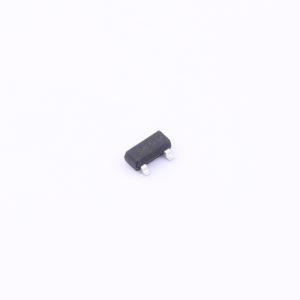

温馨提醒：图片仅供参考，商品以实物为准
FH3400A
耐压:30V 电流:6.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- FH3400A采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷和高密度单元设计，实现超低导通电阻。该器件适用于作为负载开关或用于PWM应用。
- 品牌名称
- 鑫飞宏
- 商品型号
- FH3400A
- 商品编号
- C5159033
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 6.5A | |
| 导通电阻(RDS(on)) | 24mΩ@2.5V | |
| 耗散功率(Pd) | 1.25W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 650mV | |
| 栅极电荷量(Qg) | 7nC@10V | |
| 输入电容(Ciss) | 760pF | |
| 反向传输电容(Crss) | 67pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
FH1304G6采用先进的沟槽技术和设计，在低栅极电荷的情况下提供出色的漏源导通电阻（RDS(ON)）。它可用于多种应用场景。
商品特性
- RDS(ON)(典型值)= 17mΩ,VGS = 10V
- RDS(ON)(典型值)= 18mΩ,VGS = 4.5V
- RDS(ON)(典型值)= 24mΩ,VGS = 2.5V
- VDS = 30V,ID = 6.5A
- 高功率和电流处理能力
- 符合无铅产品要求
- 表面贴装封装
- 快速开关
应用领域
- PWM应用
- 负载开关
