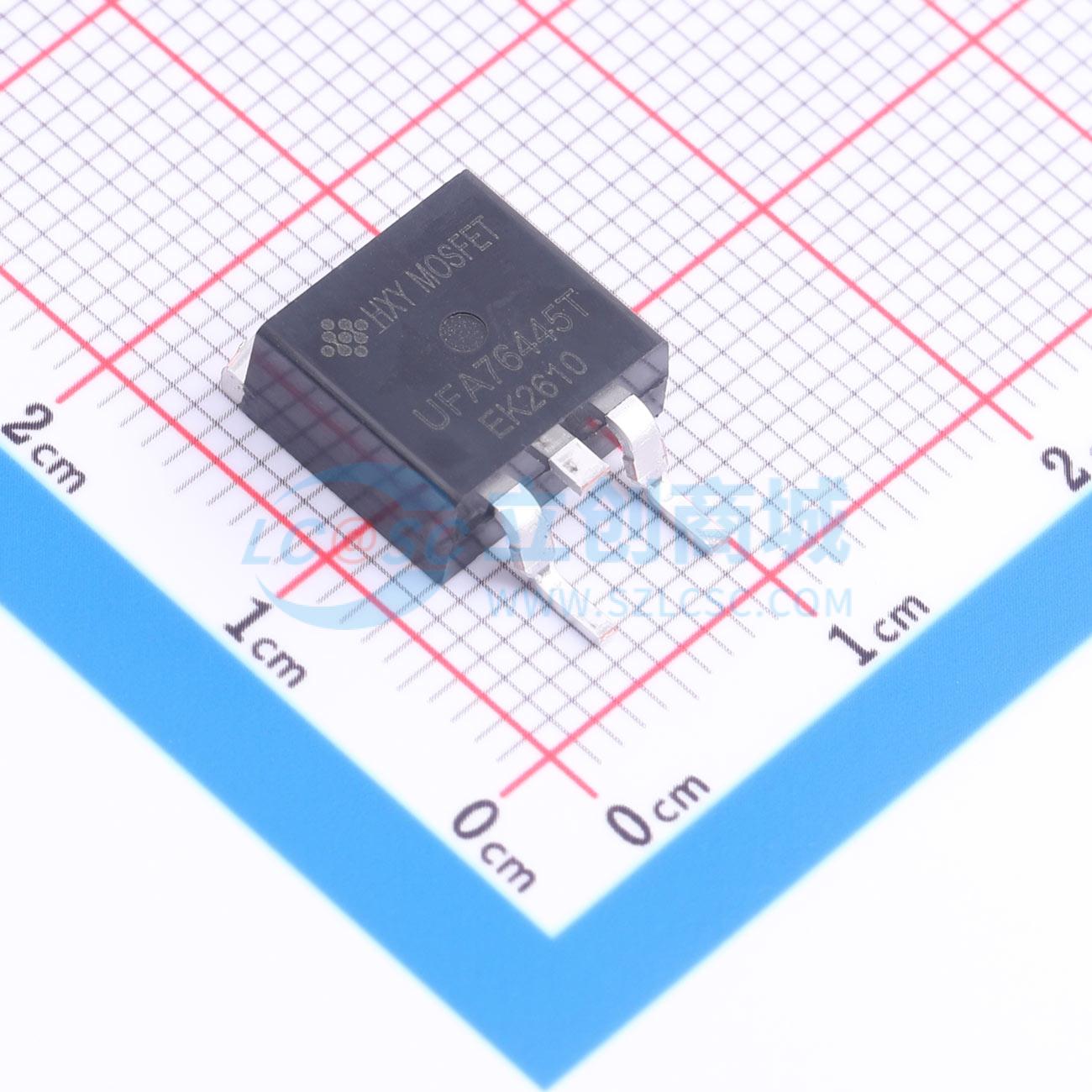

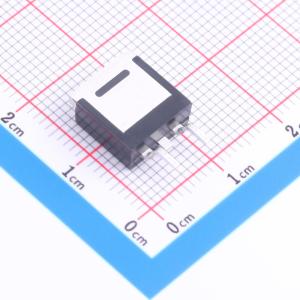

HUFA76445S3ST-HXY
HUFA76445S3ST-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款N沟道场效应管专为高效功率管理设计，具备60V耐压值与80A持续电流处理能力。其核心优势在于极低的5.8mΩ导通电阻，配合20V的栅源电压驱动规格，能有效降低导通损耗并减少发热，确保系统在紧凑空间内的热稳定性。 在应用层面，该器件非常契合大功率锂电池组的保护电路，能够胜任充放电回路的通断控制。同时，它也是低压大功率开关电源及便携式储能设备的理想选择，适用于各类直流负载开关场景，为高电流传输提供可靠的硬件支持。
- 商品型号
- HUFA76445S3ST-HXY
- 商品编号
- C54582757
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 1.748克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 5.8mΩ@10V | |
| 耗散功率(Pd) | 83W | |
| 阈值电压(Vgs(th)) | 2.8V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 75nC@10V | |
| 输入电容(Ciss) | 4.008nF | |
| 反向传输电容(Crss) | 200pF | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 242pF |
商品概述
HUFA76445S3ST可用于各种功率开关电路，以实现系统小型化和更高效率。封装形式为TO - 263，符合RoHS标准。
商品特性
- VDS = 60V，ID = 90A
- RDS(ON) < 7.5mΩ，@ VGS = 10V
应用领域
- 开关应用
- 逆变器系统的电源管理
