温馨提醒：图片仅供参考，商品以实物为准

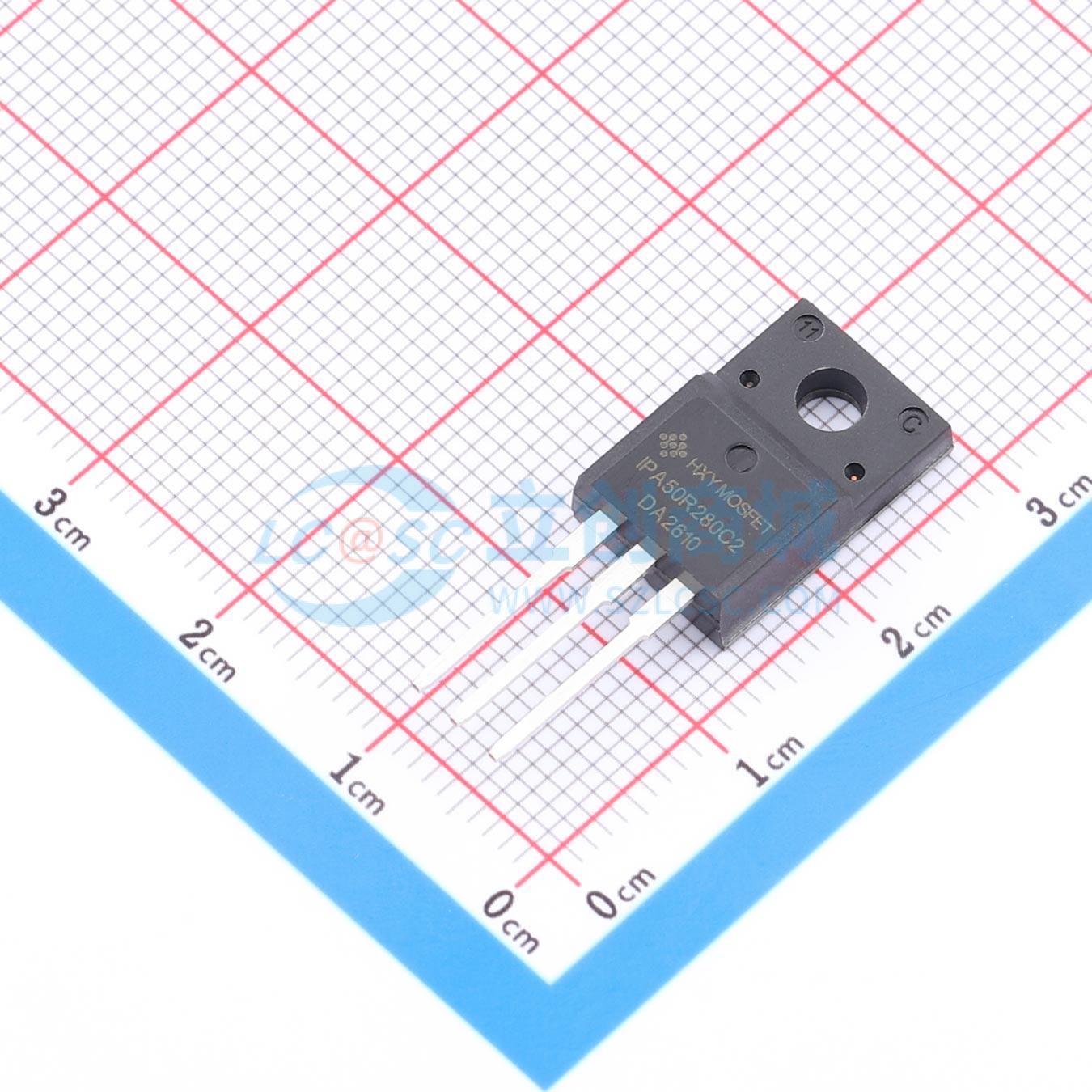

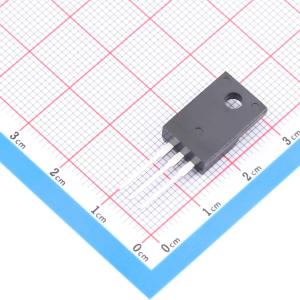

IPA50R280CEXKSA2-HXY
IPA50R280CEXKSA2-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管额定漏极电流为20安培，漏源击穿电压达500伏，导通电阻为260毫欧，栅源驱动电压支持30伏。凭借高耐压与适中电流承载能力，器件适用于光伏逆变器、高压电源适配器及电机驱动电路。在高压开关应用中，其参数特性有助于平衡导通损耗与耐压需求，确保系统在高压工况下稳定运行并维持良好的热管理表现。
- 商品型号
- IPA50R280CEXKSA2-HXY
- 商品编号
- C54582615
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.7625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 260mΩ@10V | |
| 耗散功率(Pd) | 165W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 63nC@10V | |
| 输入电容(Ciss) | 2.864nF | |
| 反向传输电容(Crss) | 286pF | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 25pF |
商品概述
IPA50R280CEXKSA2可用于各种功率开关电路，以实现系统小型化和更高效率。封装形式为TO - 220F，符合RoHS标准。
商品特性
- 漏源电压VDS = 500V，漏极电流ID = 20A
- 当栅源电压VGS = 10V时，漏源导通电阻RDS(ON) < 0.3Ω
应用领域
适配器和充电器的电源开关电路。
