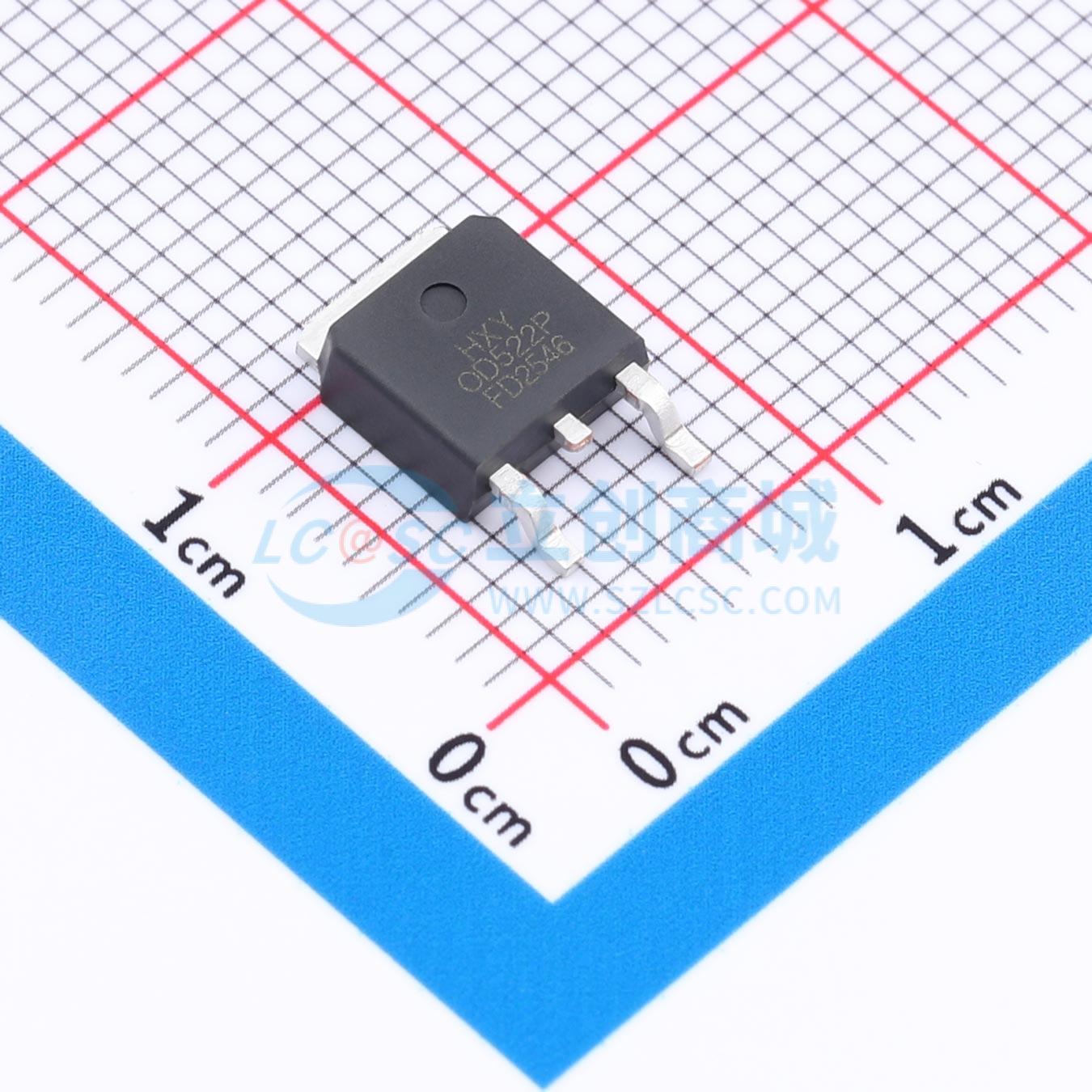

AOD522P
AOD522P
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道MOSFET具备100A的连续漏极电流（ID）和30V的漏源击穿电压（VDSS），导通电阻（RDS(ON)）低至3.8毫欧。其极低的导通电阻有效减少了在大电流工作状态下的功率损耗与温升，适用于高效率电源转换、电机驱动、电池保护及大电流开关电路等应用场合。器件在高频开关操作中仍能保持良好的性能稳定性，适合对能效和热管理有严格要求的电子系统。
- 商品型号
- AOD522P
- 商品编号
- C53263373
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.388克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 3.8mΩ@10V | |
| 耗散功率(Pd) | 53W | |
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 20nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 2.295nF | |
| 反向传输电容(Crss) | 210pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 267pF | |
| 栅极电压(Vgs) | ±20V |
