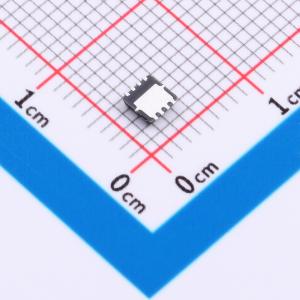

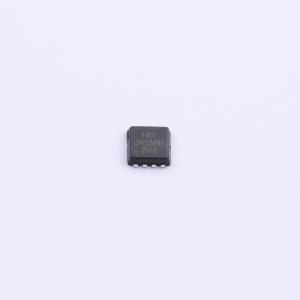

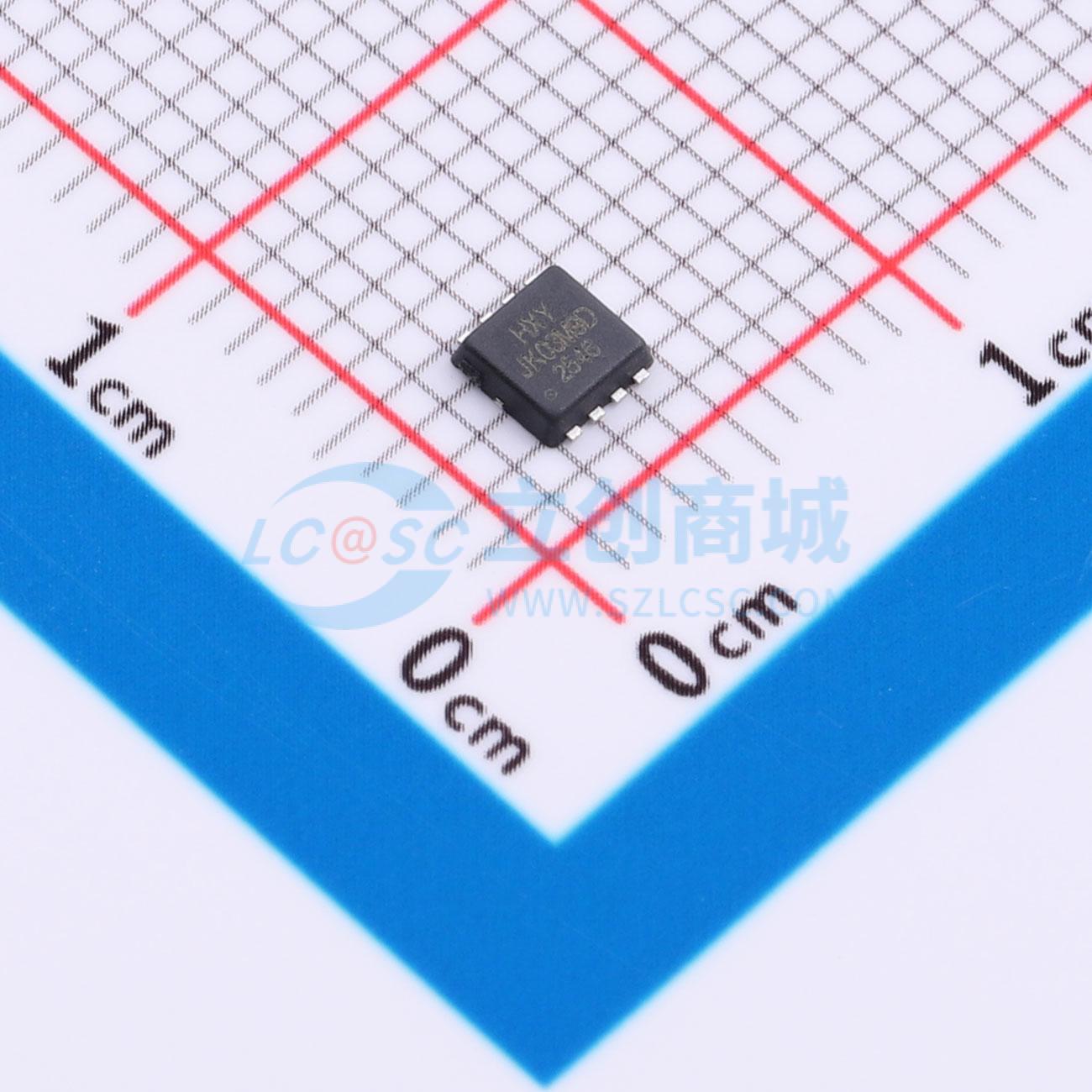

温馨提醒：图片仅供参考，商品以实物为准
RJK03M9DNS-00#J5-HXY
N沟道增强型MOSFET，采用先进沟槽技术，适用于电池保护和其他开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管（MOSFET）具有30A的连续漏极电流（ID）和30V的漏源击穿电压（VDSS），导通电阻（RDS(ON)）为9毫欧。其较低的导通电阻有助于在高电流工作时减少功率损耗，提升整体能效。适用于开关电源、电池管理系统、电动工具驱动以及各类中等功率的直流-直流转换电路。器件结构设计支持良好的热稳定性和快速开关特性，适合对效率和空间有明确要求的电子系统。
- 商品型号
- RJK03M9DNS-00#J5-HXY
- 商品编号
- C53263088
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 9mΩ@10V | |
| 耗散功率(Pd) | 20W | |
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 7.2nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 572pF | |
| 反向传输电容(Crss) | 65pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 81pF | |
| 栅极电压(Vgs) | ±20V |
