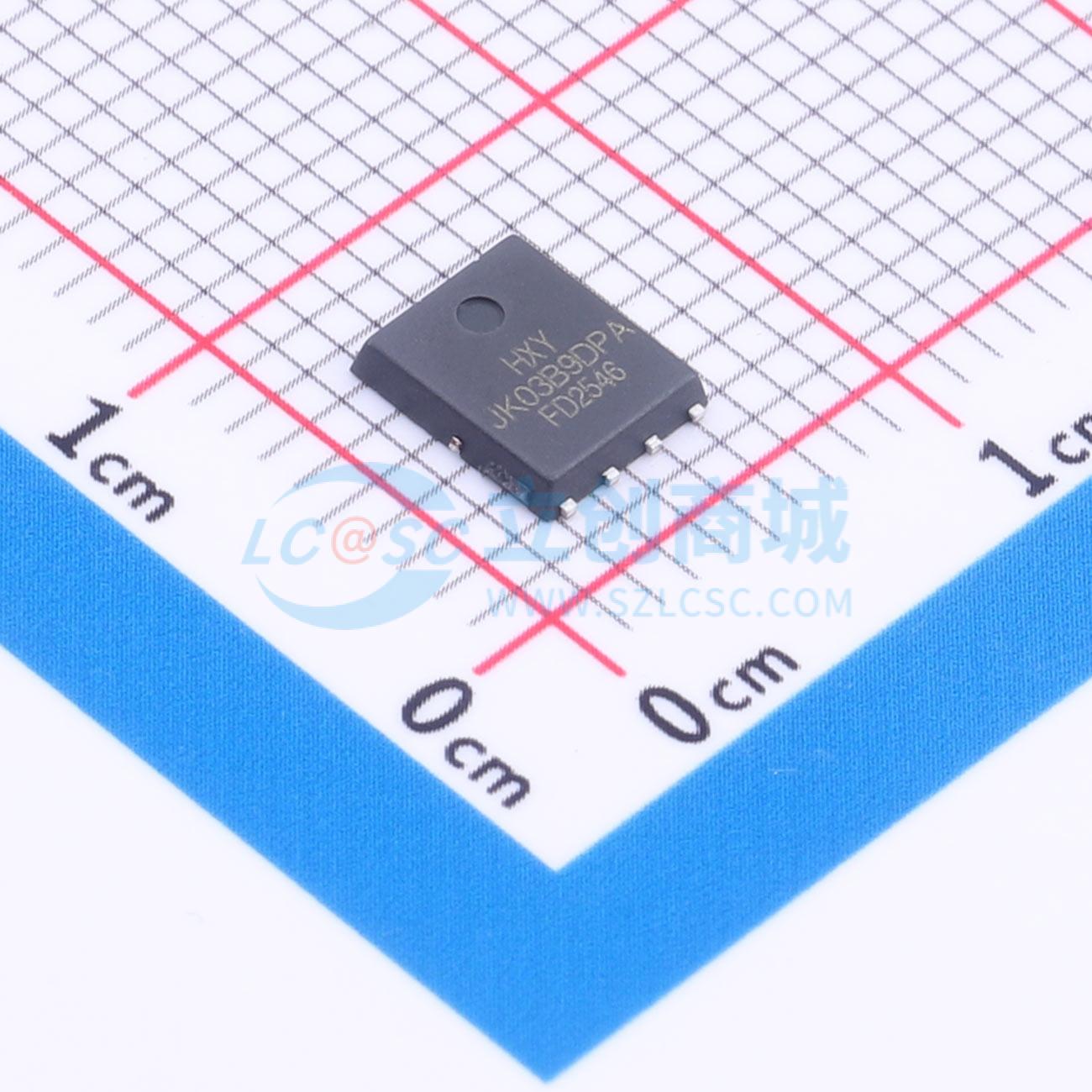

温馨提醒：图片仅供参考，商品以实物为准

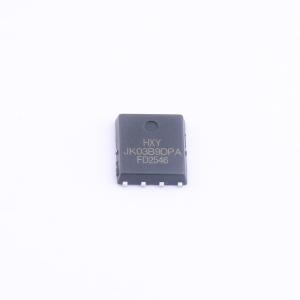

RJK03B9DPA-00#J5A-HXY
RJK03B9DPA-00#J5A-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管（MOSFET）具有50A的连续漏极电流（ID）、30V的漏源击穿电压（VDSS），导通电阻（RDS(ON)）为6.5毫欧，栅源电压（VGS）额定值为±20V。其低导通电阻有助于显著降低导通损耗，在高电流应用中维持较低温升。适用于电源转换、电机驱动及高效率开关电路等场景，能够支持快速开关操作并保持良好的热稳定性。
- 商品型号
- RJK03B9DPA-00#J5A-HXY
- 商品编号
- C53263097
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 6.5mΩ@10V | |
| 耗散功率(Pd) | 31W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 17.6nC@4.5V | |
| 输入电容(Ciss) | 1.317nF | |
| 反向传输电容(Crss) | 131pF | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 163pF |
