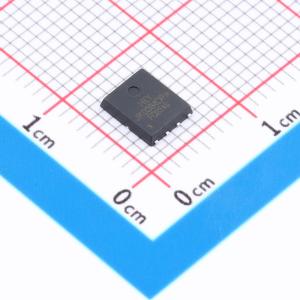

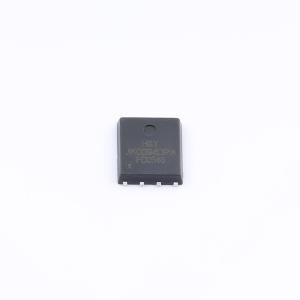

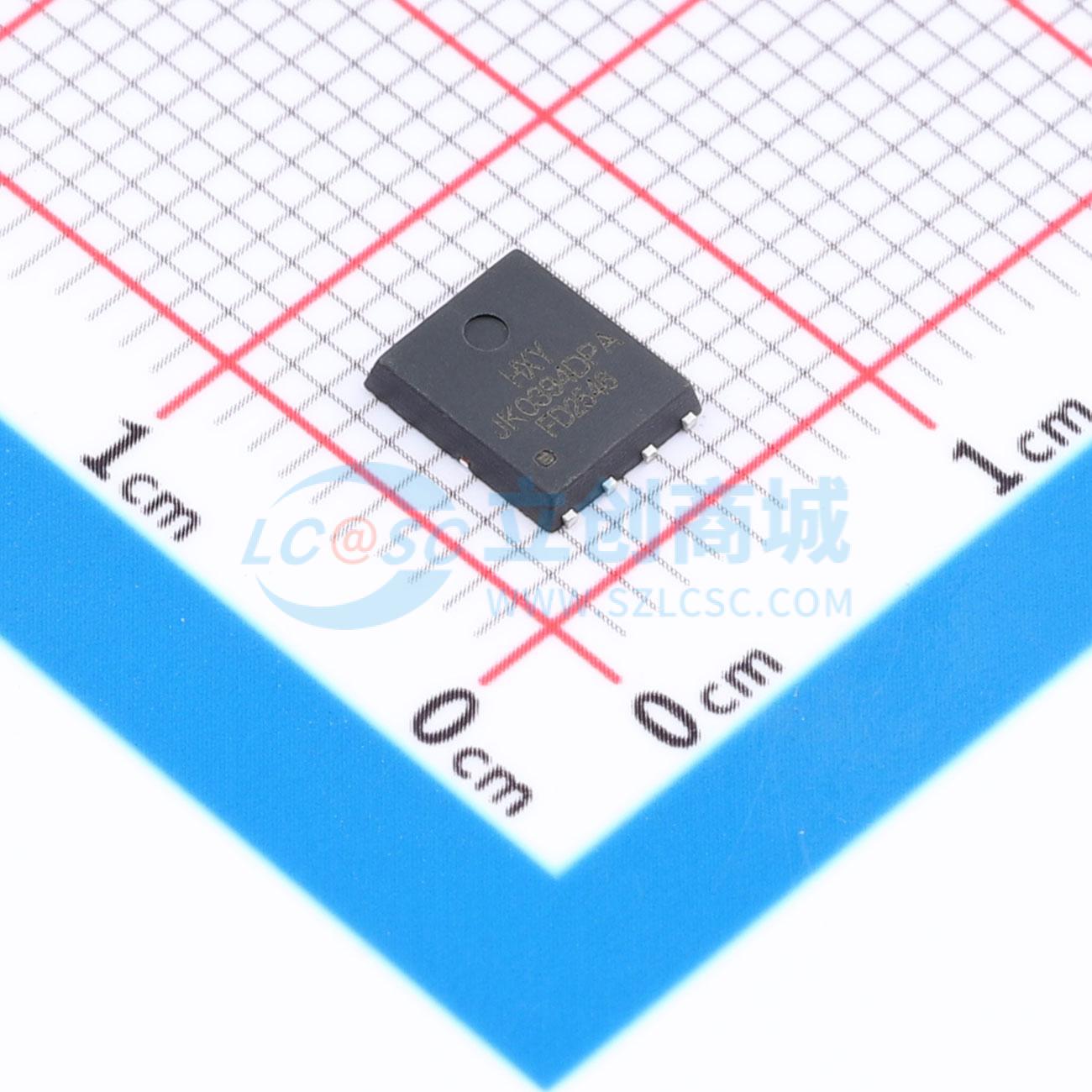

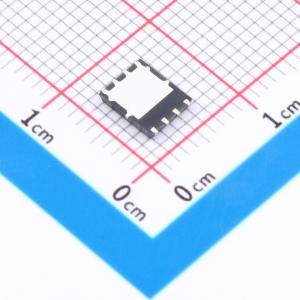

温馨提醒：图片仅供参考，商品以实物为准
RJK0394DPA-00#J5A-HXY
N-SGT增强模式MOSFET，具有低导通电阻、低栅极电荷、快速开关和出色的雪崩特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道MOSFET具有60A的连续漏极电流能力，最大漏源电压为30V，在栅源电压为20V时导通电阻低至4.3毫欧。器件采用标准增强型结构，适用于对导通损耗和开关效率要求较高的电源管理场景。其低RDS(ON)特性有助于减少发热，提升系统整体能效，适合用于高频开关电路、直流-直流转换器以及各类电子负载控制应用中。
- 商品型号
- RJK0394DPA-00#J5A-HXY
- 商品编号
- C53263116
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 4.4mΩ@10V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 8nC@4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 814pF | |
| 反向传输电容(Crss) | 41pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 498pF | |
| 栅极电压(Vgs) | ±20V |
