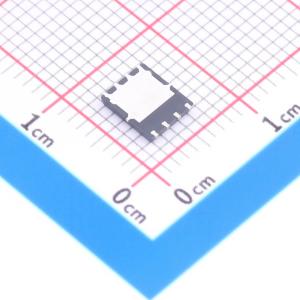

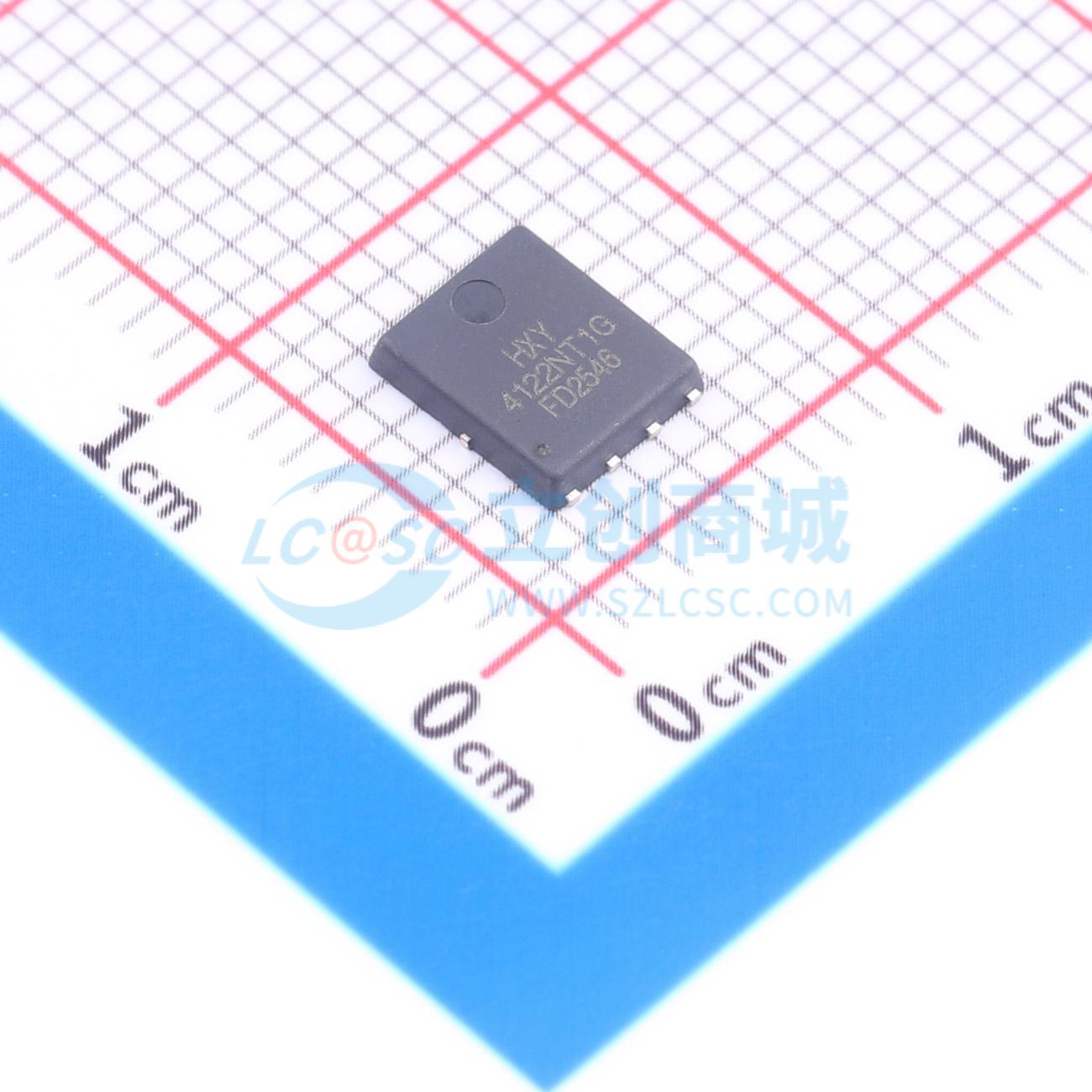

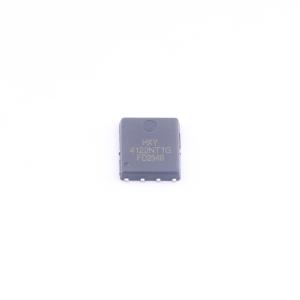

NTMFS4122NT1G-HXY
N沟道增强型MOSFET，采用先进沟槽技术，适用于电池保护和其他开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道MOSFET具有80A的连续漏极电流能力，最大漏源电压为30V，导通电阻低至4.7毫欧，栅源驱动电压最高可达20V。其低导通电阻有助于减少导通损耗，提升整体效率，适用于对功率密度和热性能要求较高的电源转换、电机驱动及高频率开关场景。器件结构优化了开关特性，在高频工作条件下仍能保持稳定可靠的性能表现。
- 商品型号
- NTMFS4122NT1G-HXY
- 商品编号
- C53263135
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.138克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 4.7mΩ@10V | |
| 耗散功率(Pd) | 37W | |
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 38nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.93nF | |
| 反向传输电容(Crss) | 260pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 310pF | |
| 栅极电压(Vgs) | ±20V |
