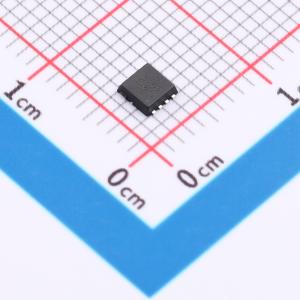

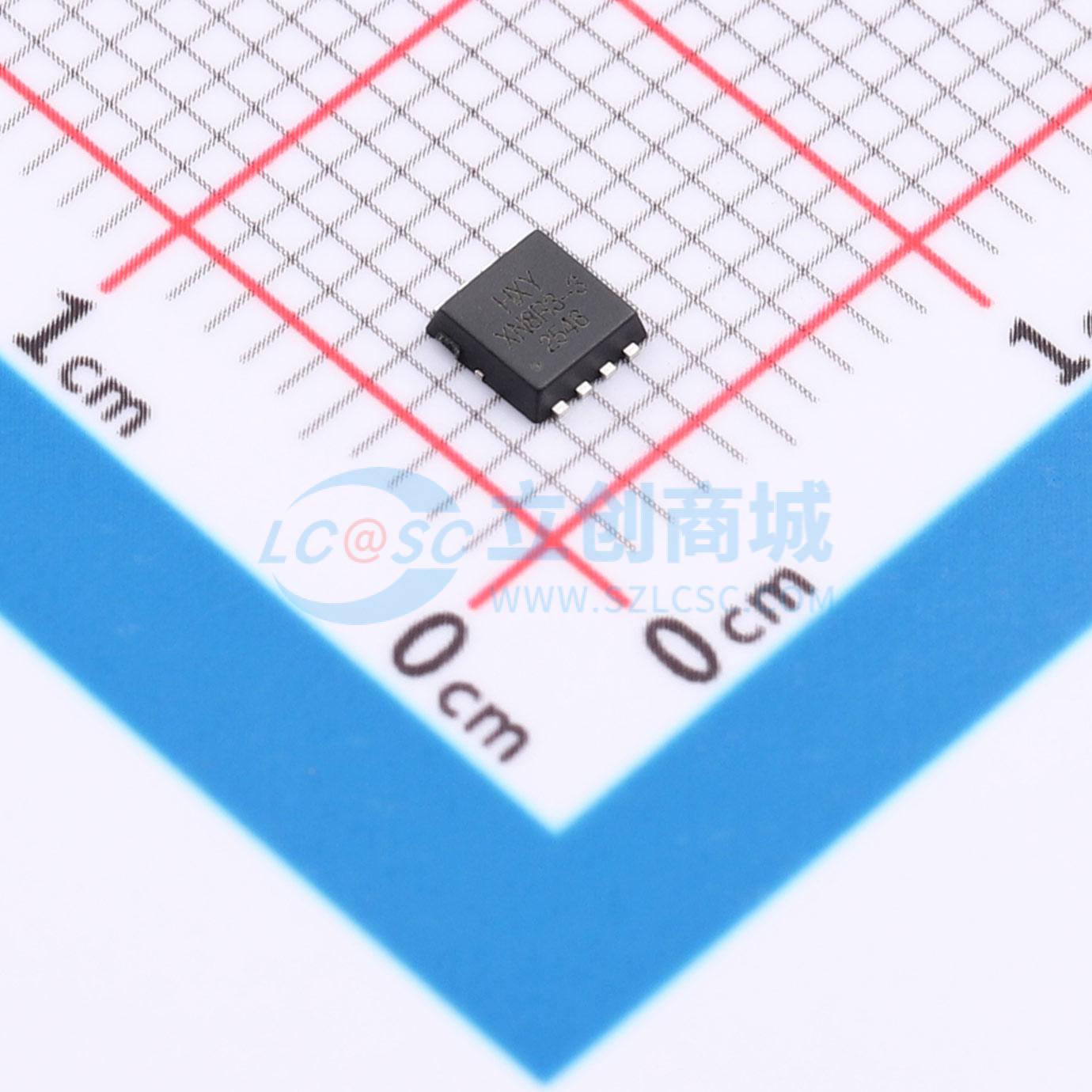

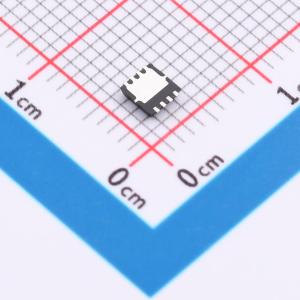

PXN8R3-30QLJ-HXY
PXN8R3-30QLJ-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管（MOSFET）具有35A的连续漏极电流（ID）、30V的漏源击穿电压（VDSS）以及7.5mΩ的导通电阻（RDS(ON)）。其较低的导通电阻有助于减小导通损耗，提升整体效率，在高电流应用中表现出良好的热稳定性。适用于电源管理、电池供电系统、电机驱动及各类需要高效能开关特性的电子设备。器件在高频开关操作下仍能保持可靠的电气性能，满足对紧凑布局和散热要求较高的电路设计需求。
- 商品型号
- PXN8R3-30QLJ-HXY
- 商品编号
- C53263146
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 7.5mΩ@10V | |
| 耗散功率(Pd) | 37.5W | |
| 阈值电压(Vgs(th)) | 1.2V | |
| 栅极电荷量(Qg) | 9.8nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 940pF | |
| 反向传输电容(Crss) | 109pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 131pF | |
| 栅极电压(Vgs) | ±20V |
