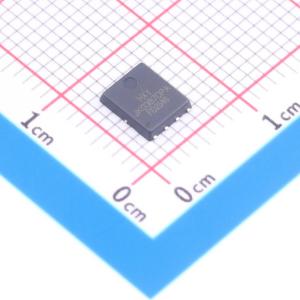

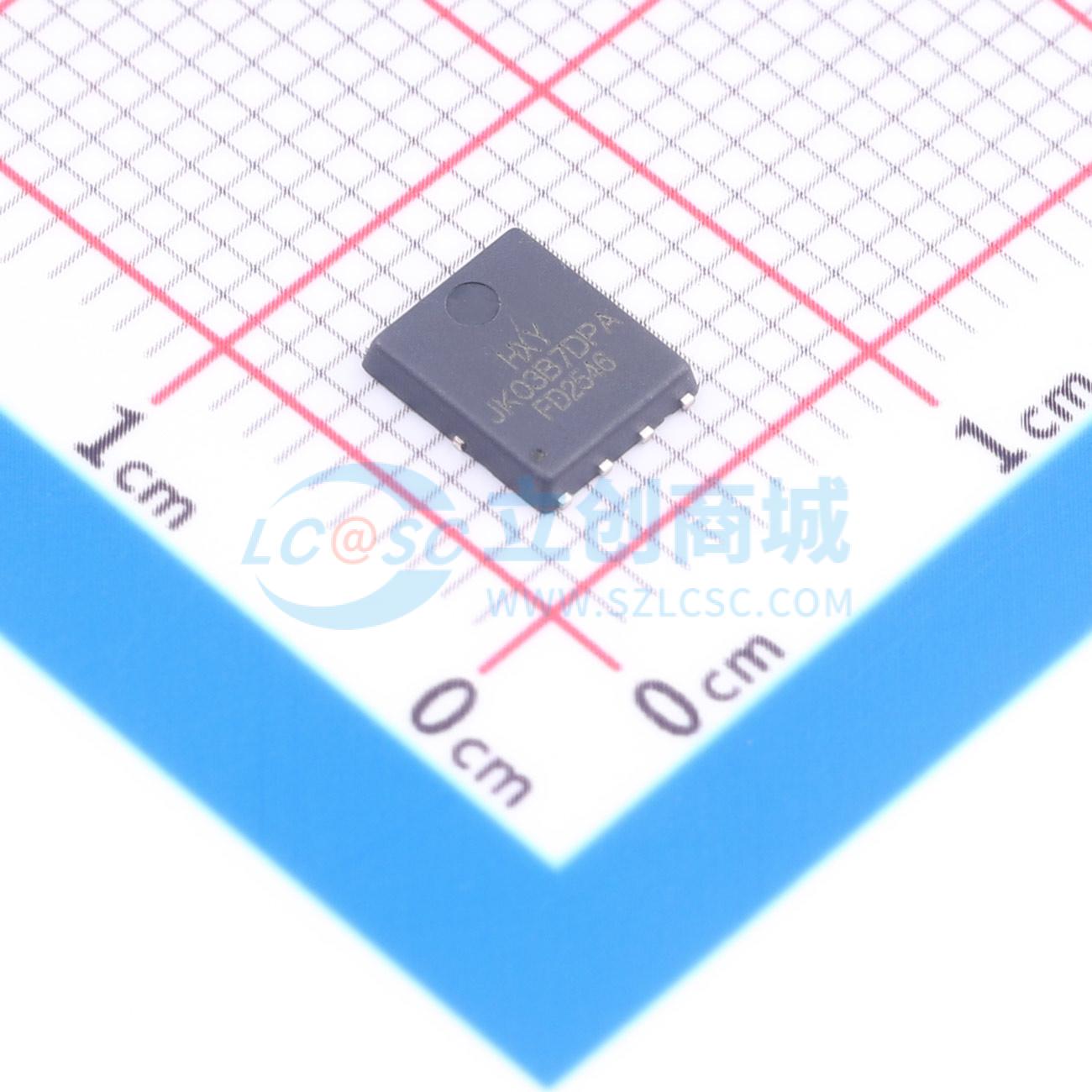

温馨提醒：图片仅供参考，商品以实物为准
RJK03B7DPA-00#J53-HXY
N沟道增强型MOSFET，采用先进沟槽技术，适用于电池保护和其他开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道MOSFET的连续漏极电流（ID）为80A，漏源电压（VDSS）为30V，导通电阻（RDS(on)）低至4.7毫欧，栅源电压（VGS）最大额定值为20V。凭借极低的导通电阻和高电流承载能力，该器件在大电流工作状态下可有效降低导通损耗，适用于高效率电源转换、电机控制及各类需要高功率密度的电子系统中，能够支持高频开关操作并保持良好的热性能与电气稳定性。
- 商品型号
- RJK03B7DPA-00#J53-HXY
- 商品编号
- C53263096
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 4.7mΩ@10V | |
| 耗散功率(Pd) | 37W | |
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 38nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 1.93nF | |
| 反向传输电容(Crss) | 260pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 310pF | |
| 栅极电压(Vgs) | ±20V |
