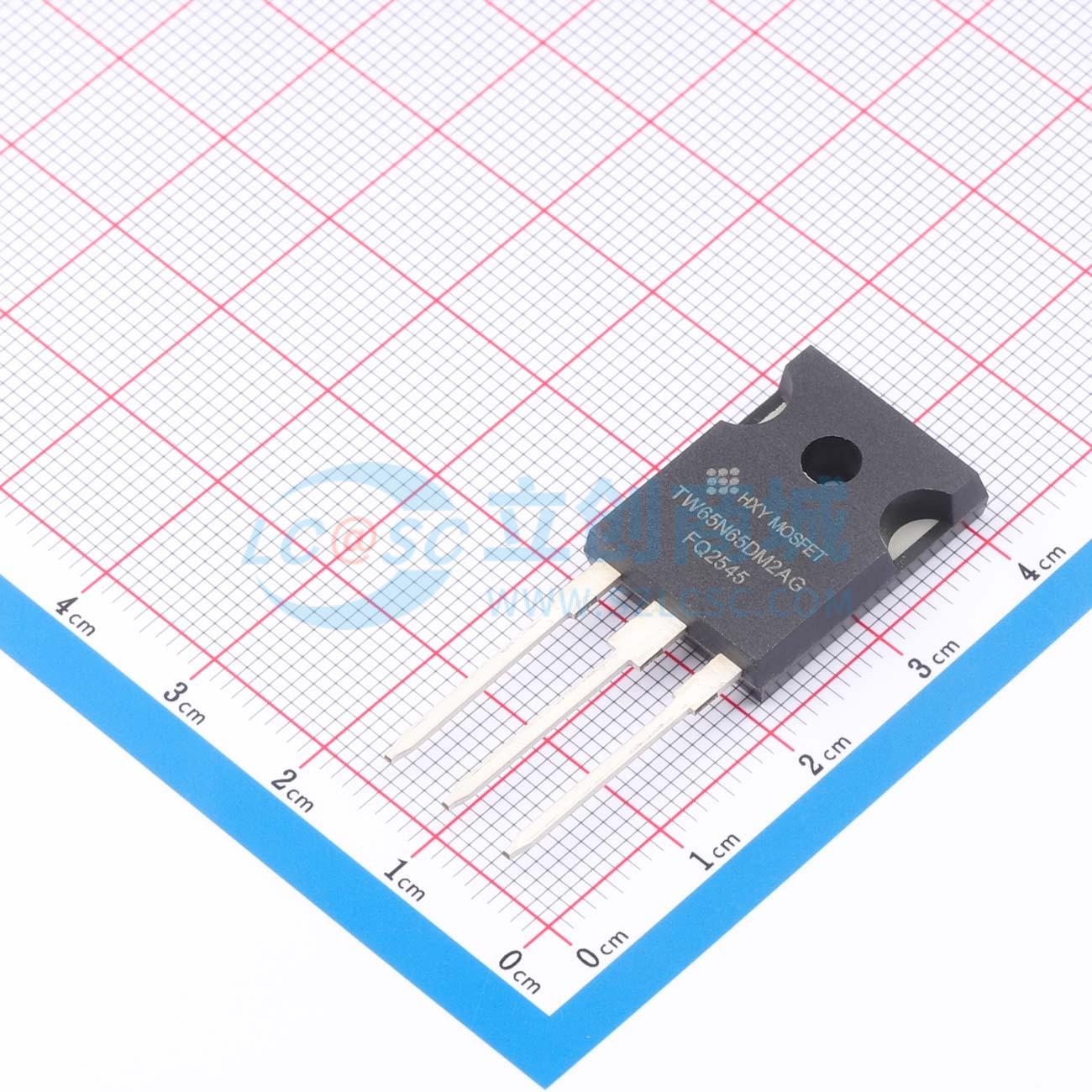

STW65N65DM2AG-HXY实物图

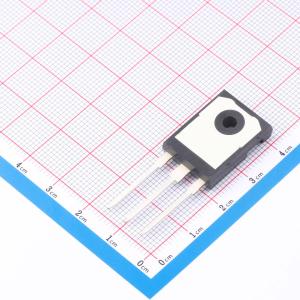

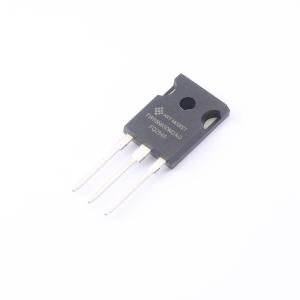

  • STW65N65DM2AG-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

STW65N65DM2AG-HXY

STW65N65DM2AG-HXY

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
该碳化硅场效应管为N沟道结构,最大漏极电流(ID)达55A,漏源击穿电压(VDSS)为650V,导通电阻(RDS(on))典型值为45mΩ,栅源驱动电压范围(VGS)为-10V至+25V。器件凭借碳化硅材料特性,在高频、高效率应用场景中展现出优异的开关性能与热稳定性,适用于对功率密度和能效有较高要求的电源转换系统。其低导通损耗与宽驱动电压窗口有助于简化驱动电路设计并提升整体系统可靠性。
商品型号
STW65N65DM2AG-HXY
商品编号
C53134073
商品封装
TO-247​
包装方式
管装
商品毛重
1克(g)

商品参数

属性参数值
商品目录碳化硅场效应管(MOSFET)
数量1个N沟道
类型N沟道
配置-
漏源电压(Vdss)650V
连续漏极电流(Id)55A
耗散功率(Pd)208W
属性参数值
阈值电压(Vgs(th))2.7V
栅极电荷量(Qg)66.2nC
输入电容(Ciss)1.41nF
反向传输电容(Crss)4pF
工作温度-55℃~+175℃
输出电容(Coss)119pF
导通电阻(RDS(on))70mΩ

数据手册PDF
