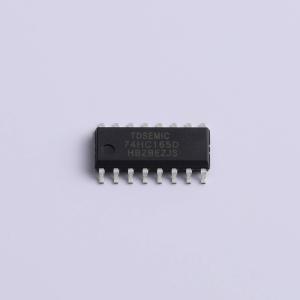

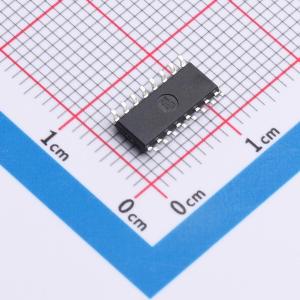

温馨提醒：图片仅供参考，商品以实物为准
74HC165D-TD
8位并行加载移位寄存器，具备互补输出、直接覆盖负载输入、门控时钟输入和并串数据转换功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压 2.0V~6.0V，兼容多种数字系统电源。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- 74HC165D-TD
- 商品编号
- C52437584
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行或串行至串行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 36MHz | |
| 元件数 | 1 | |
| 输出类型 | 互补式 | |
| 系列 | 74HC |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | - | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 输出电流 | 25mA | |
| 分辨率(位) | 8 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步并行加载功能 |
商品概述
74HC165是一款8位并行加载移位寄存器，在时钟信号作用下将数据向串行输出QH方向移位。通过八个独立直接数据输入（A至H）实现对各级的并行访问，这些输入在移位/加载输入为低电平时使能。该器件还具备时钟禁止功能以及互补串行输出QH（上划线）。当时钟输入从低电平跳变至高电平，同时移位/加载保持高电平且时钟禁止保持低电平时，完成时钟操作。时钟与时钟禁止的功能可互换。由于低电平的时钟以及时钟禁止从低到高的跳变也能完成时钟操作，因此时钟禁止仅应在时钟为高电平时才变为高电平。当移位/加载保持高电平时，禁止并行加载。当移位/加载为低电平时，寄存器的并行输入被使能，且独立于时钟、时钟禁止或串行输入的电平。
商品特性
- 互补输出
- 直接覆盖加载输入
- 门控时钟输入
- 并行至串行数据转换
