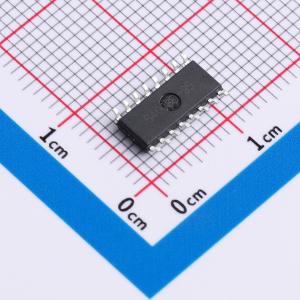

温馨提醒：图片仅供参考，商品以实物为准
74HC595D-TD
带异步复位输入的8位寄存器和带输出的8位锁存器，高抗噪性，输出兼容CMOS和TTL
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压 2.0V~6.0V，兼容 5V 和 3.3V 系统，适配多种数字电路
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- 74HC595D-TD
- 商品编号
- C52437591
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.293333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 100MHz | |
| 元件数 | 1 | |
| 输出类型 | 三态 | |
| 系列 | 74HC |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 500mW | |
| 传播延迟(tpd) | 50ns@6V,50pF | |
| 输出电流 | 35mA | |
| 分辨率(位) | 8 | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
74HC595 包含一个带异步复位输入的 8 位寄存器和一个带输出的 8 位锁存器。在移位时钟的每个低电平到高电平转换期间，串行数据输入将移入内部移位寄存器。在锁存时钟的低电平到高电平转换期间，锁存器将锁存来自移位寄存器的 8 位数据。该移位寄存器还提供一个串行输出。
商品特性
- 工作电压范围：2~6V
- 高抗噪性
- 输出与 CMOS 和 TTL 兼容
- 工作温度范围：-40~+125°C
- 封装选项：DIP-16、SOP-16 和 TSSOP-16
- 闩锁性能 ≤ 250 mA
- ESD 保护：
- HBM：ANSI/ESDA/JEDEC JS-001 2023 超过 2000 V
- CDM：ANSI/ESDA/JEDEC JS-002 2022 超过 2000 V
