温馨提醒：图片仅供参考，商品以实物为准

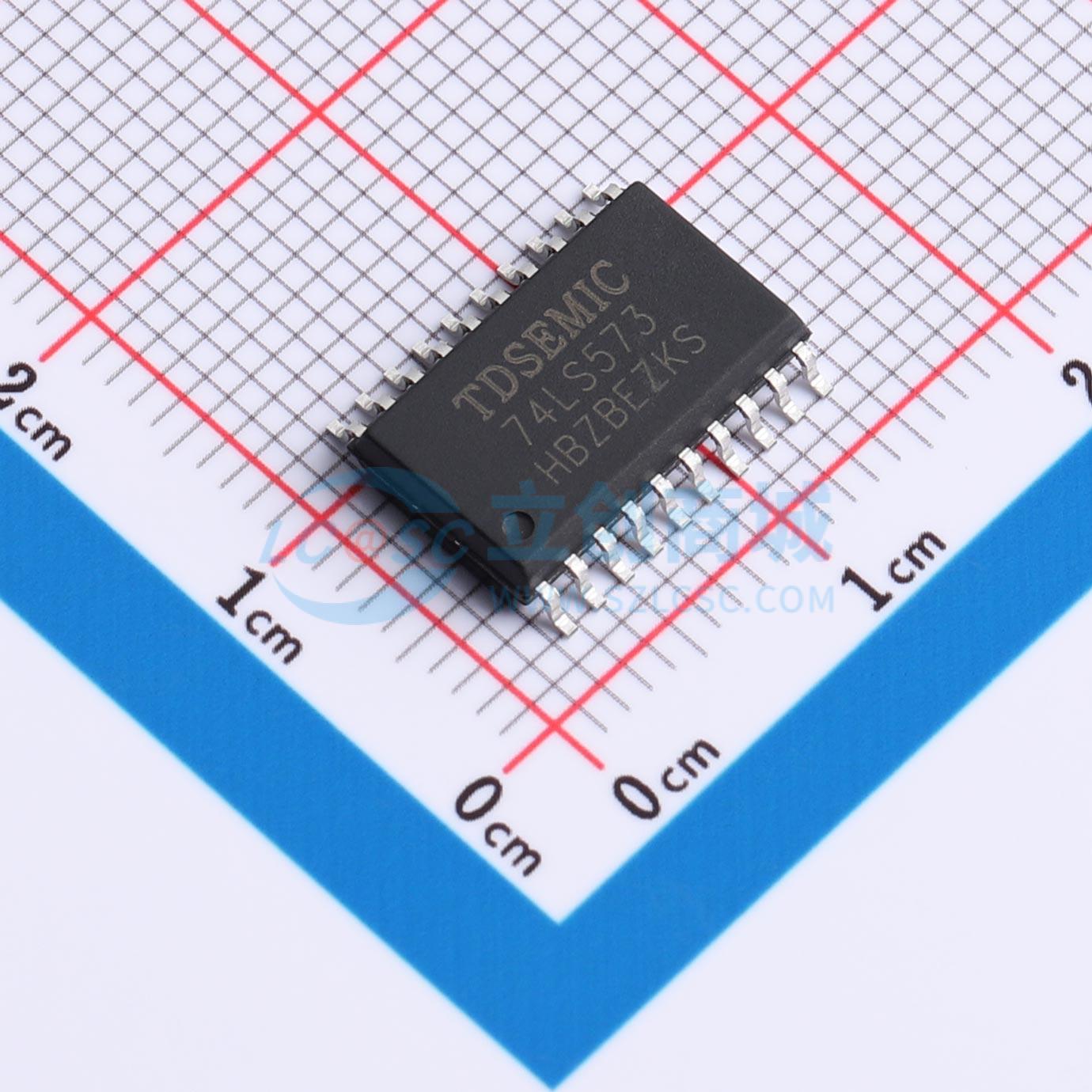

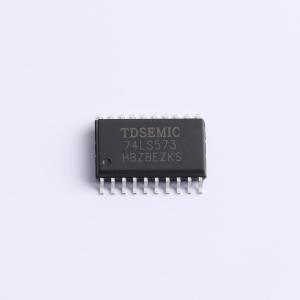

SN74LS573-TD
八通道透明D型锁存器，具有三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压 2.0V~6.0V，兼容 5V 和 3.3V 数字系统，适配多种电路设计。
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SN74LS573-TD
- 商品编号
- C52437592
- 商品封装
- SOP-20
- 包装方式
- 编带
- 商品毛重
- 0.743333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~6V | |
| 通道数 | 8 | |
| 拉电流(IOH) | 0.4mA | |
| 灌电流(IOL) | 8mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 12ns | |
| 系列 | 74LS | |
| 工作温度 | 0℃~+70℃ | |
| 建立时间 | 20ns | |
| 保持时间 | 0ns | |
| 静态电流(Iq) | 4mA |
商品概述
SN74LS573-TD 是一款具有三态输出的八路透明 D 型锁存器，拥有 8 个通道。
商品特性
- 工作电压范围 2V 至 6V
- 在 4.5V 电压下最大传播延迟 tPD 为 57ns
- 在 VCC = 4.5V，TA = 25°C 条件下，典型输出低电平 VOL < 0.17V
- 在 VCC = 4.5V，TA = 25°C 条件下，典型输出高电平 VOH > 4.3V
- 闩锁性能 ≤ 250mA
- ESD 保护：
- HBM：符合 ANSI/ESDA/JEDEC JS-001 2023 标准，超过 2500V
- CDM：符合 ANSI/ESDA/JEDEC JS-002 2022 标准，超过 1500V
