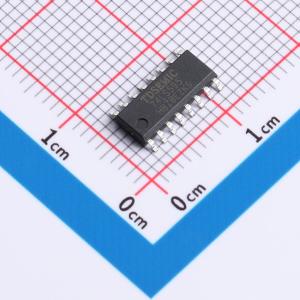

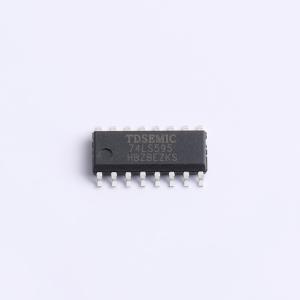

温馨提醒：图片仅供参考，商品以实物为准
SN74LS595DR-TD
8位寄存器，带有异步复位输入和锁存器输出，串行数据输入和输出，兼容CMOS和TTL逻辑
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 工作电压 2.0V~6.0V，兼容 5V 和 3.3V 系统，适配多种数字电路
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- SN74LS595DR-TD
- 商品编号
- C52437593
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.296667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行或串行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 24MHz | |
| 元件数 | 1 | |
| 输出类型 | 三态 | |
| 系列 | 74LS | |
| 耗散功率(Pd) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 50ns@6V,50pF | |
| 输出电流 | 35mA | |
| 分辨率(位) | 8 | |
| 输入类型 | 标准CMOS | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
74LS595包含一个带异步复位输入的8位寄存器和一个带输出的8位锁存器。在移位时钟的每个低电平到高电平转换期间，串行数据输入将移入内部移位寄存器。在锁存时钟的低电平到高电平转换期间，锁存器将锁存来自移位寄存器的8位数据。该移位寄存器还提供一个串行输出。
商品特性
- 工作电压范围：2 ~ 6V
- 高抗噪性
- 输出与CMOS和TTL兼容
- 工作温度范围：-40 ~ +125℃
- 封装选项：DIP-16、SOP-16和TSSOP-16
- 闩锁性能 ≤ 250 mA
- ESD保护：
- HBM：符合ANSI/ESDA/JEDEC JS-001 2023标准，超过2000 V
- CDM：符合ANSI/ESDA/JEDEC JS-002 2022标准，超过2000 V
