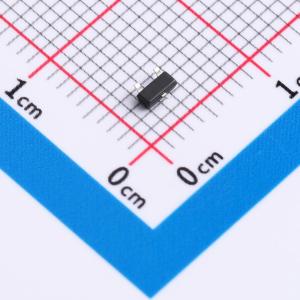

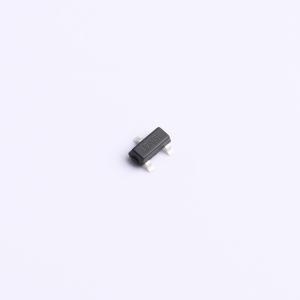

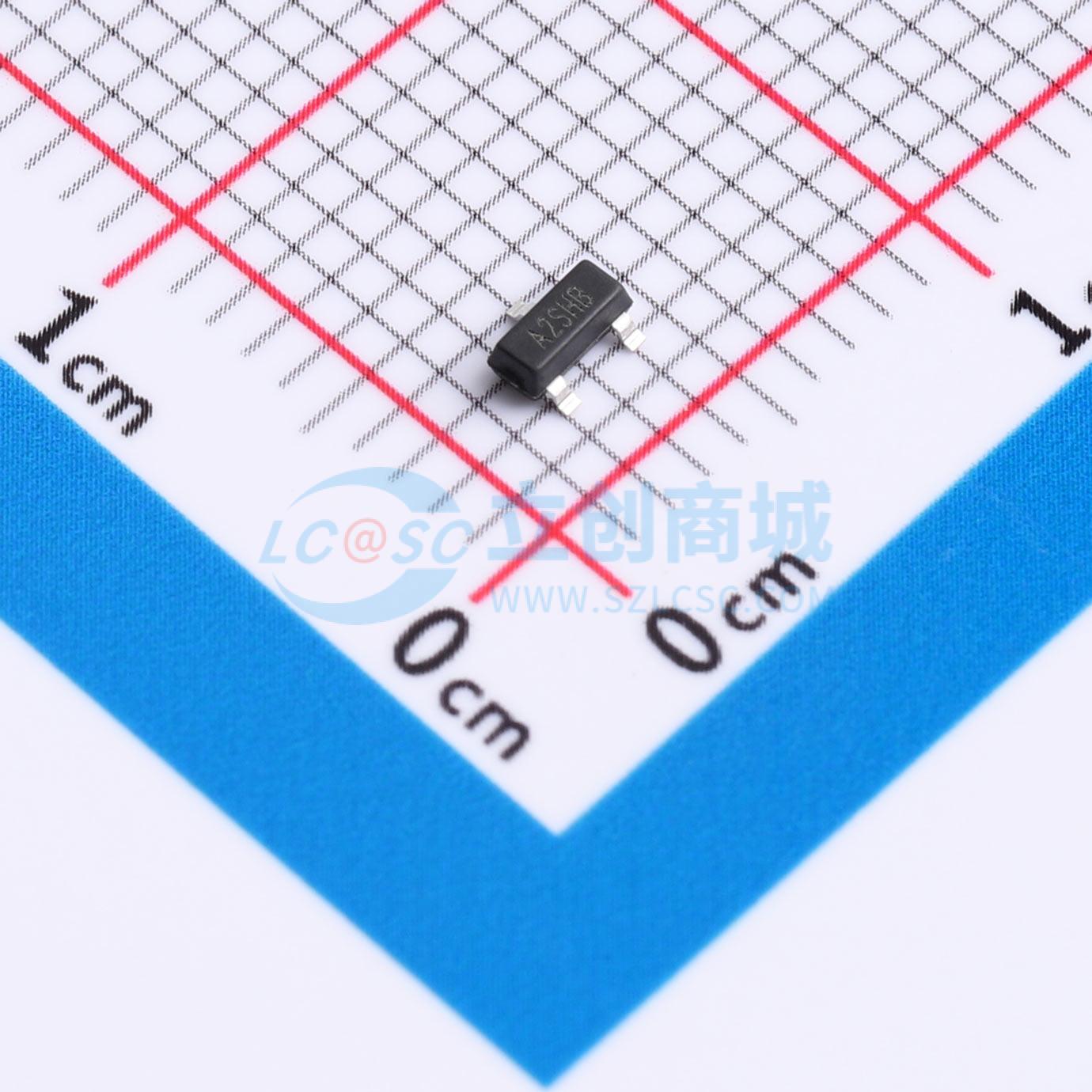

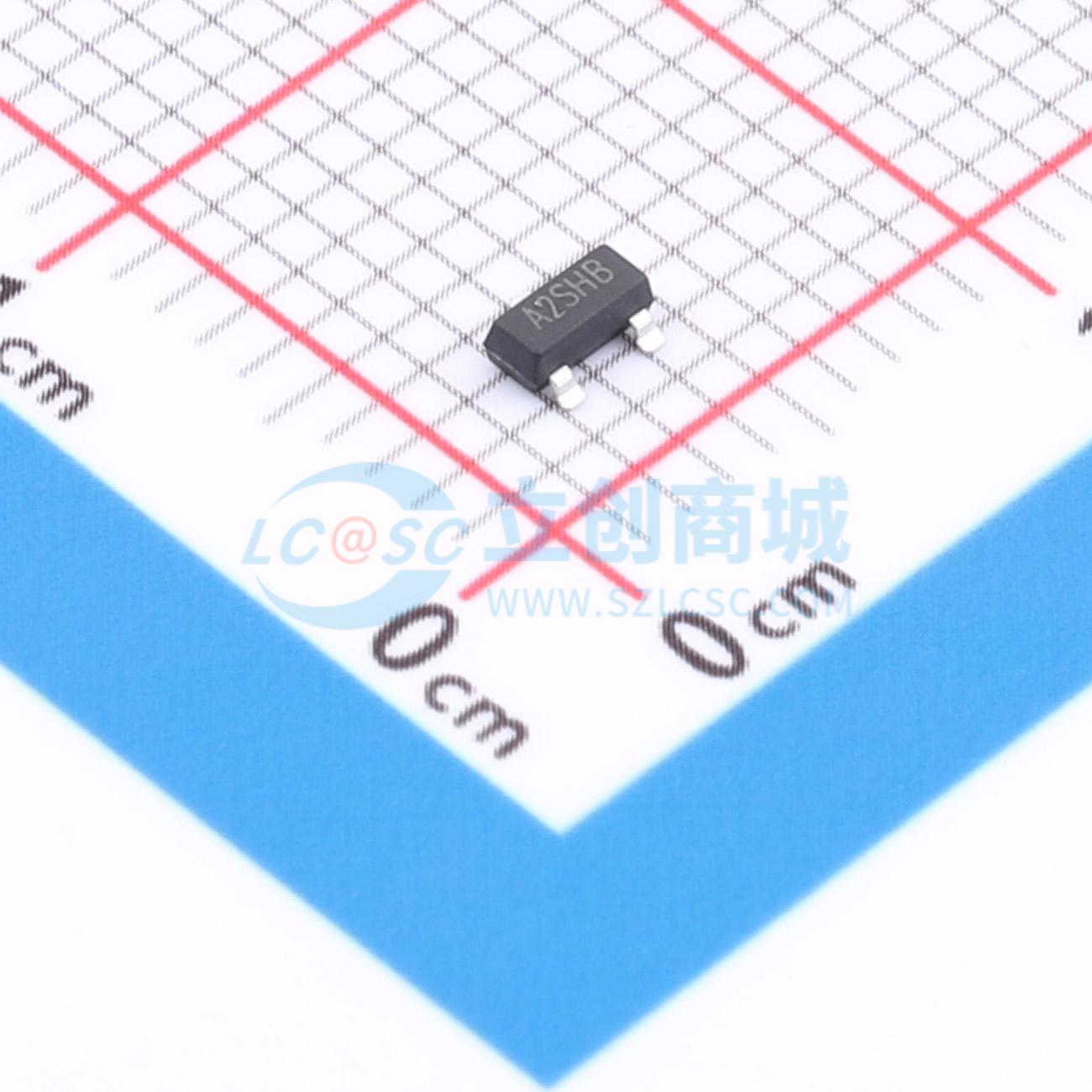

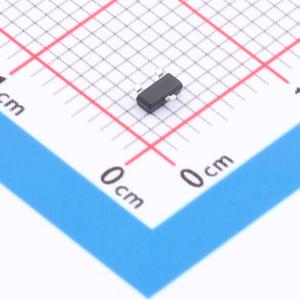

2302F-TD
采用先进沟槽技术的低导通电阻、低栅极电荷MOS管，适用于负载开关、PWM应用和电源管理
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 20V 3A
- 品牌名称
- TDSEMIC(拓电半导体)
- 商品型号
- 2302F-TD
- 商品编号
- C52437594
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 45mΩ@4.5V | |
| 耗散功率(Pd) | 1.2W | |
| 阈值电压(Vgs(th)) | 750mV | |
| 栅极电荷量(Qg) | 3nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 157pF | |
| 反向传输电容(Crss) | 18pF | |
| 工作温度 | - | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 25pF | |
| 栅极电压(Vgs) | ±12V |
商品特性
- 20V、3A
- 在VGS = 4.5V时,RDS(ON) < 61 mΩ
- 在VGS = 2.5V时,RDS(ON) < 77 mΩ
- 先进沟槽技术
- 出色的RDS(ON)和低栅极电荷
- 无铅
应用领域
- 负载开关
- PWM应用
- 电源管理
